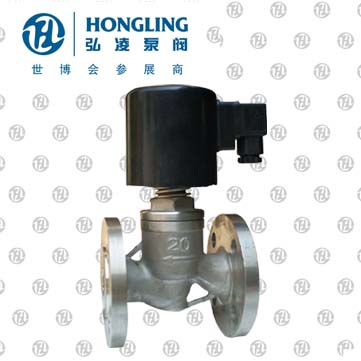

全不锈钢电磁阀
  • 全不锈钢电磁阀
  • 全不锈钢电磁阀
  • 全不锈钢电磁阀
  • 全不锈钢电磁阀

全不锈钢电磁阀

产品型号:ZBSF

发布时间:2008-6-15

ZBSF全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。
下一个产品:塑料王电磁阀
上一个产品:水用电磁阀
分享到:

ZBSF全不锈钢电磁阀用途

ZBSF全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。

ZBSF全不锈钢电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

ZBSF全不锈钢电磁阀主要特点

耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。

耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。

可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。

ZBSF全不锈钢电磁阀结构原理

本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀工启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关关闭。

常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。

ZBSF全不锈钢电磁阀型号规格说明

ZBSF全不锈钢电磁阀技术参数

项目 说明
工作介质 腐蚀性流体、超净流体、食用流体
ZBSF-1:气体用 ZBSF-1Y:液体用
ZBSF-2:气体用 ZBSF-1Y:液体用
介质温度(℃) ZBSF-1(1Y):≤60℃
ZBSF-2(2):≤280℃
公称压力(MPa) 1.6
工作压差(MPa) 0~1.6 0.05~1.6
公称通径(mm) 10 15 20 25 32 40 50 65 80 100 125 150
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
额定流量系数
泄漏量 按JB/T7352-94·F规定
功耗 AC≤70VA
防爆标志 DIIBT4
防爆证编号 CE991010
出线口接头 内螺纹M20×1.5
环境温度 -40~+60℃

ZBSF全不锈钢电磁阀外表尺寸

DN L H D D1 D2 b f n-d
10 115 148 Φ90 Φ60 Φ41 14 2 4-Φ14
15 115 148 Φ95 Φ65 Φ46 14 2 4-Φ14
20 115 148 Φ105 Φ75 Φ56 16 2 4-Φ14
25 125 148 Φ115 Φ85 Φ65 16 3 4-Φ14
32 150 182 Φ140 Φ100 Φ76 18 3 4-Φ18
40 165 182 Φ150 Φ110 Φ84 18 3 4-Φ18
50 190 192 Φ160 Φ125 Φ99 20 3 4-Φ18
65 290 265 Φ185 Φ145 Φ118 20 3 8-Φ18
80 310 276 Φ200 Φ160 Φ132 20 3 8-Φ18
100 350 373 Φ220 Φ185 Φ156 22 3 8-Φ18
125 400 416 Φ250 Φ210 Φ184 22 3 8-Φ18
150 480 440 Φ285 Φ240 Φ211 24 3 8-Φ22
