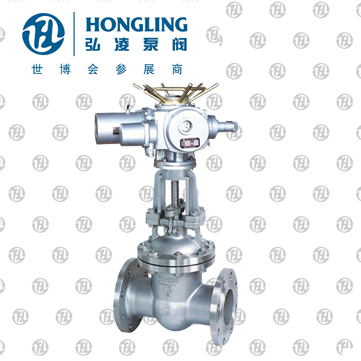

电动闸阀

产品型号:Z941W-16P/R

发布时间:2008-4-29

电动闸阀闸阀适用于石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。通过选用 不同的材质适用介质为:水、油品、蒸汽、弱酸碱溶液。
下一个产品:高压法兰闸阀
上一个产品:法兰式不锈钢闸阀
分享到:

Z941H电动闸阀产品概述:

电动法兰闸阀是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。能恩阀门品牌电动法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关,切断或接通管路介质。电动契式闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

Z941H电动闸阀产品特点:

1、闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。

2、楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业,在蒸汽、水、油类介质的管路上作启闭用。

3、流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。

4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。

5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

Z941H电动闸阀主要设计规范:

设计与制造

GB/T12234

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB79

检验与试验

JB/T9092

材料

碳钢

GB/T12229

不锈钢

GB/T12230

标志

GB/T12220

供货

JB/T7928

Z941H电动闸阀主要零件材料:

阀体、阀盖

阀板

阀座

阀杆

填料

适用介质

适用温度(≤℃)

WCB

WCB+D507MO

 D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCr5MO

ZGlCr5M0+ Stellite12

1Crl8Ni9+ Stellite6

25Cr2M01VA

柔性石墨

水、油品、蒸汽

550

ZGlCrl8Ni9Ti

Crl了Ni2

1Crl8Ni9+ Stellite6

1Crl8Ni9Ti

PTFE

硝酸类、碱类

200

ZG00Crl7Nil4M02

316L+ Stellite12

316L+Stel1ite6

316L

PTFE

尿素、甲铵液、磷酸

200

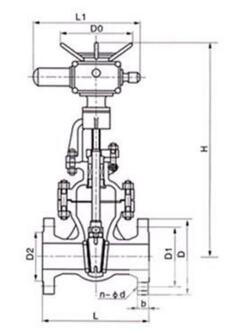

产品外形结构图及安装尺寸:

公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-φd L1 H 质量(kg)
1.6 50 250 160 125 100 / 16 3 / 4-φ18 590 678 90 DZWl0A
65 265 180 145 120 / 18 3 / 4-φ18 590 693 96 DZWl5A
80 280 195 160 135 / 20 3 / 8-φ18 590 755 108 DZW20A
100 300 215 180 155 / 20 3 / 8-φ18 590 820 126 DZW20A
150 350 280 240 210 / 24 3 / 8-φ23 590 994 199 DZW20A
200 400 335 295 265 / 26 3 / 12-φ23 590 1138 254 DZW30A
250 450 405 355 320 / 30 3 / 12-φ25 810 1409 310 DZW45A
300 500 460 410 375 / 30 4 / 12-φ25 810 1588 391 DZW60
350 550 520 470 435 / 34 4 / 16-φ25 830 1755 729 DZW90
400 600 580 525 485 / 36 4 / 16-φ30 830 1902 992 DZWl20
450 650 640 585 545 / 40 4 / 20-φ30 870 214l 1168 DZWl80
500 700 705 650 608 / 44 4 / 20-φ34 870 2276 1222 DZW250
600 800 840 770 718 / 48 5 / 20-φ41 870 2474 1376 DZW250
2.5 50 250 160 125 100 / 20 3 / 4-φ18 590 678 95 DZWl0A
65 265 180 145 120 / 22 3 / 4-φ18 590 693 99 DZWl5A
80 280 195 160 135 / 22 3 / 8-φ18 590 755 113 DZW20A
100 300 230 190 160 / 24 3 / 8-φ23 590 820 132 DZW20A
150 350 300 250 218 / 30 3 / 8-φ25 590 934 206 DZW30A
200 400 360 310 278 / 34 3 / 12-φ25 590 1138 257 DZW30A
250 450 425 370 332 / 36 3 / 12-φ30 810 1409 317 DZW45A
300 500 485 430 390 / 40 4 / 16-φ30 810 1588 412 DZW60A
350 550 550 490 448 / 44 4 / 16-φ34 830 1750 750 DZW90
400 600 610 550 505 / 48 4 / 16-φ34 830 1902 1042 DZWl20
450 650 660 600 555 / 50 4 / 20-φ34 870 2141 1275 DZWl20
500 700 730 660 610 / 52 4 / 20-φ41 870 2276 1420 DZWl80
600 800 840 770 718 / 56 5 / 20-φ41 870 2474 1522 DZW250
4.0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
100 350 230 190 160 150 24 3 4.5 8-φ23 590 871 163 DZW20A
150 450 300 250 218 204 30 3 4.5 8-φ25 590 1028 219 DZW30A
200 550 375 320 282 260 38 3 4.5 12-φ30 590 1325 373 DZW45A
250 650 445 385 345 313 42 3 4.5 12-φ34 810 1400 480 DZW60A
300 750 510 450 408 364 46 4 4.5 16-φ34 830 1653 686 DZW90
350 850 570 510 465 422 52 4 5 16-φ41 870 179l 1021 DZWl20
400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
100 350 250 200 168 150 32 3 4.5 8-φ23 590 1020 154 DZW30A
150 450 340 280 240 204 38 3 4.5 8-φ25 590 1290 317 DZW30A
200 550 405 345 300 260 44 3 4.5 12-φ30 590 1475 437 DZW45A
250 650 470 400 352 313 48 3 4.5 12-φ34 810 1500 606 DZW60A
300 750 530 460 412 364 54 4 4.5 16-φ34 830 1820 732 DZW90
