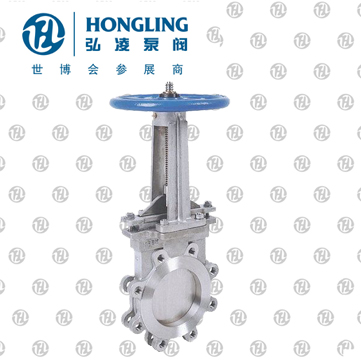

链轮单夹式刀型闸阀(梅花型)
  • 链轮单夹式刀型闸阀(梅花型)
  • 链轮单夹式刀型闸阀(梅花型)
  • 链轮单夹式刀型闸阀(梅花型)
  • 链轮单夹式刀型闸阀(梅花型)

链轮单夹式刀型闸阀(梅花型)

产品型号:PZ43H/Y

发布时间:2008-5-20

PZL43链轮对夹式刀形闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻。此类闸阀占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
下一个产品:电液动刀型闸阀
上一个产品:链轮式浆液阀
分享到:

链轮单夹式刀型闸阀(梅花型)概述:

PZL43链轮对夹式刀形闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻。此类闸阀占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。

链轮单夹式刀型闸阀(梅花型)产品特点:

超短结构长度,节省材料,可使管路系统整体重量大大减轻。

占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。

闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。

上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。 闸板具有闸刀的功能,能有效的闸断介质中各类杂物。

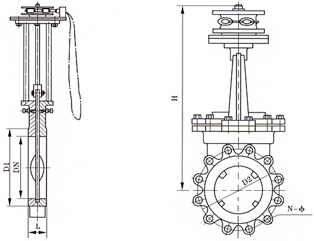

链轮单夹式刀型闸阀(梅花型)结构示意图:

链轮单夹式刀型闸阀(梅花型)主要外形及连接尺寸(mm):

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6
MPa
50 48 90 110 325 4-M12 1.0
MPa
50 48 100 125 325 4-M16
65 48 110 130 340 4-M12 65 48 120 145 340 4-M16
80 51 125 150 355 4-M16 80 51 135 160 355 4-M16
100 51 145 170 405 4-M16 100 51 155 180 405 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 520 8-M16 150 57 210 240 520 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 925 12-M20 350 76 428 460 925 16-M20
400 89 462 495 1030 16-M20 400 89 482 515 1030 16-M22
