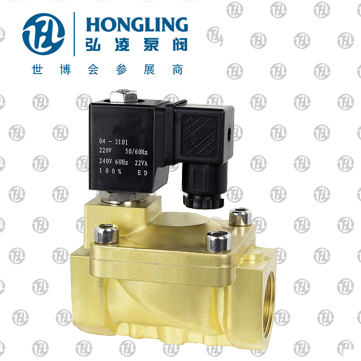

二位二通先导式电磁阀
  • 二位二通先导式电磁阀
  • 二位二通先导式电磁阀
  • 二位二通先导式电磁阀
  • 二位二通先导式电磁阀

二位二通先导式电磁阀

产品型号:SLP

发布时间:2008-6-15

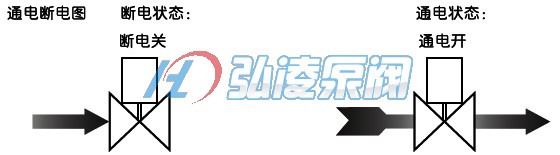

二位二通先导式电磁阀参数:常开型:断电开,通电关。常闭型:断电关,通电开。阀体材质为铜,最大耐压使作压力:17kgf/cm2环境温度:0℃~65℃特点:体积小,流量大。
分享到:

二位二通先导式电磁阀详细说明:

二位二通常型电磁阀,断电打开,通电关闭阀体材质为铜,*大耐压使作压力:17kgf/cm2环境温度:0℃~65℃产品系列化生产,体积小,流量大,适用范围广按阀上所表流向箭头,可任意安装;为增强使用寿命,*好线圈向上,水平安装。

二位二通先导式电磁阀性能参数:

电压:AC220V/230V/240V/110V/24V  50/60HZ DC24V/12V +10%到-10%允许波动 线圈可配德国原装NASS线圈

常规备货:AC220V/230V/240V 50/60HZ DC24V

膜片、密封件,可采用NBR、VITON、EPDM等多种,以适用不同流体的开关控制。

二位二通先导式电磁阀型号说明:

序号 1

2

3 4 5 6 7 8 9



10

电磁阀
的种类
控制
方式
线圈配
置形式
线圈
等级
电压 密封
材料
阀体
材料
连接 流量通径
φmm
其它
选配
例如 SLP 1 D F 02 N 1 D 13




代号

1:常闭

2:常开

1:常闭

代号:

D:DIN标准接线
盒塑封线圈

N:也线式塑封
防水线圈

S:德国NASS线圈

X:防爆型线圈

F:F级

H:H级

02=220VAC

230VAC

50/60HZ

01=110VAC

120VAC

50/60HZ

05=24VAC

13=DC24V

12=DC12V

其它电压
请咨询公司

N:NBR丁腈橡胶

V:VITON氟橡胶

E:EPDM已丙橡胶

1=锻铜

3=SS316不锈钢

3=SS316不锈钢

A=1/8

B=1/4

C=3/8

D=1/2

E=3/4

G=1

H=11/4

J=11/2

K=2

F=法兰连接

03=3.0

13=13.

20=20

25=25.

35=35.

40=40.

50=50.

25

35

40

50

L:指示灯

N:螺纹连接美NPT

T:配定时器

M:手动

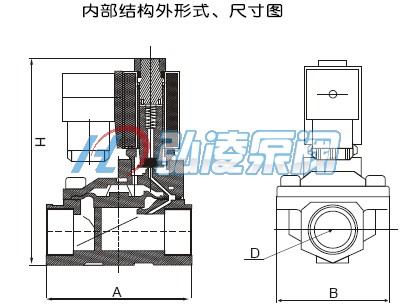

二位二通先导式电磁阀结构示意图:

二位二通先导式电磁阀型号规格:

接管
口径
流量
通径
 mm
CV值

*小

压力

压力差(kgf/cm2) *大流
体温度
线圈
配置
功率

线圈等级

外形尺寸

长×宽×高

A×B×H

重量
KG
订货型号以下
表中电压为
220CAC 50/60HZ
*大工作压力
空气
瓦斯
水热水
液体
轻油
≤20CST
VA W
AC220V DC24V
1/8 3 0.23 0 13 13 10 80 D 22 13 F 41×29×83 0.37 SLP1DF02N1A03
3 0.23 0 13 13   130 D 22 13 F 41×29×83 0.37 SLP1DF02E1A03
3 0.23 0 13 13 10 120 D 22 13 F 41×29×83 0.37 SLP1DF02V1A03
1/4 3 0.23 0 13 13 10 80 D 22 13 F 41×29×83 0.36 SLP1DF02N1B03
3 0.23 0 13 13   130 D 22 13 F 41×29×83 0.36 SLP1DF02E1B03
3 0.23 0 13 13 10 120 D 22 13 F 41×29×83 0.36 SLP1DF02V1B03
3/8 13 4.5 0.5 13 13 10 80 D 22 13 F 66×48×112 0.8 SLP1DF02N1C13
13 4.5 0.5 13 13   130 D 22 13 F 66×48×112 0.8 SLP1DF02E1C13
13 4.5 0.5 13 13 10 120 D 22 13 F 66×48×112 0.8 SLP1DF02V1C13
1/2 13 4.5 0.5 13 13 10 80 D 22 13 F 66×48×112 0.7 SLP1DF02N1D13
13 4.5 0.5 13 13   130 D 22 13 F 66×48×112 0.7 SLP1DF02E1D13
13 4.5 0.5 13 13 10 120 D 22 13 F 66×48×112 0.7 SLP1DF02V1D13
3/4 20 7.6 0.5 13 13 10 80 D 22 13 F 75×58×118 0.9 SLP1DF02N1E20
20 7.6 0.5 13 13   130 D 22 13 F 75×58×118 0.9 SLP1DF02E1E20
20 7.6 0.5 13 13 10 120 D 22 13 F 75×58×118 0.9 SLP1DF02V1E20
1 25 12 0.5 13 13 10 80 D 22 13 F 96×70×131 1.4 SLP1DF02N1G25
25 12 0.5 13 13   130 D 22 13 F 96×70×131 1.4 SLP1DF02E1G25
25 12 0.5 13 13 10 120 D 22 13

F

96×70×131 1.4 SLP1DF02V1G25
11/4 35 22 0.5 13 13 10 80 D 22 13 F 131×96×146 2.8 SLP1DF02N1H35
35 22 0.5 13 13   130 D 22 13 F 131×96×146 2.8 SLP1DF02E1H35
35 22 0.5 13 13 10 120 D 22 13 F 131×96×146 2.8 SLP1DF02V1H35
11/2 40 30 0.5 13 13 10 80 D 22 13 F 131×96×146 2.7 SLP1DF02N1J40
40 30

0.5

13 13   130 D 22 13 F 131×96×146 2.7 SLP1DF02E1J40
40 30 0.5 13 13 10 120 D 22 13 F 131×96×146 2.7 SLP1DF02V1J40
2 50 48 0.5 13 13 10 80 D 22 13 F 165×120×167 4.8 SLP1DF02N1K50
50 48 0.5 13 13   130 D 22 13 F 165×120×167 4.8 SLP1DF02E1K50
50 48 0.5 13 13 10 120 D 22 13 F 165×120×167 4.8 SLP1DF02V1K50
