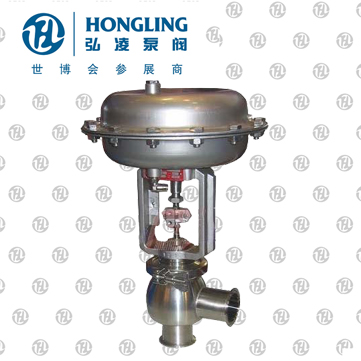

卫生型气动不锈钢调节阀

产品型号:ZTRS(ZRS-10K)

发布时间:2009-5-20

气动卫生型调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
下一个产品:电动调节隔膜阀
上一个产品:气动套筒调节阀
分享到:

气动不锈钢调节阀概述:

ZTRS(ZRS-10K)气动卫生型调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准,调节阀配用不同的多弹簧执行机构,输出力大。

气动卫生型调节阀特性和优点:

角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。

气动卫生型调节阀技术参数:

阀体型式 :角型铸造球体式(标准型) 三通、直通、多通等(变型产品)

公称通径:Dn15、25、40、50、65、80、100mm

公称压力:PN1.0MPa

连接型式 :卡箍式、螺纹式、法兰式(如无合同约定,将按卡箍式连接供货)

材 料 :不锈钢304SS、316SS、316LSS

填 料: 三元乙丙橡胶,聚四氟乙烯

气动卫生型调节阀阀内组件:

阀芯型式:单座柱塞型阀芯

流量特性:等百分比(E%);直线(L)

材 料:不锈钢304SS、316SS、316LSS

执行机构型式:多弹簧式膜片执行机构

膜片材料:乙丙橡胶夹尼龙

弹簧范围:1.5~3kg/cm2(0.15~0.3MPa)

气源接口:M16×1.5

环境温度:-30~+70℃

阀体型式:气开式或气关式

附件:阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。

气动卫生型调节阀性能:

泄漏量:小于额定Kv的0.01%

回差:带定位器:小于全行程的1%;不带定位器:小于全行程的3%

基本误差:带定位器:小于全行程的±1%;不带定位器:小于全行程的±5%

可调范围:50:1

气动卫生型调节阀Kv值和许用压差:

公称通径 15 25   40 50 65 80
KV值   6.3 11 16 25 28 44 45 63 63 100
许用压差MPa 1.0 0.6 0.4

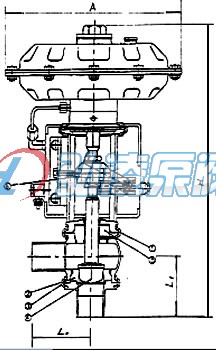

气动卫生型调节阀结构尺寸图:

气动卫生型调节阀外形尺寸:

公称通径mm 25 40 50 65 80
L0 100 105 105 155 155
L1 100 125 125 175 175
A φ285 φ285 φ285 φ285 φ285
L 90 90 90 95 95
H 470 480 480 510 510
