圆盘式不锈钢疏水阀
  • 圆盘式不锈钢疏水阀
  • 圆盘式不锈钢疏水阀
  • 圆盘式不锈钢疏水阀
  • 圆盘式不锈钢疏水阀

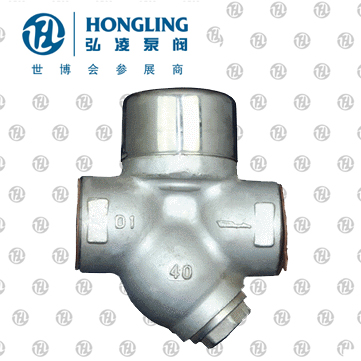

圆盘式不锈钢疏水阀

产品型号:CS19H

发布时间:2009-9-20

圆盘式不锈钢疏水阀结构独特、价格低、动作可靠。漏气率<3%,不受压力波动的影响,压力范围大。由于密封面不锈钢,使用寿命高于国内同类产品。
下一个产品:没有了
分享到:

热动力圆盘式蒸汽疏水阀产品工作原理:

CS19W热动力式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使CS49H热动力圆盘式蒸汽疏水阀阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。适用于高温蒸汽主管线和过热燕汽管网的阻汽排水。

热动力圆盘式蒸汽疏水阀产品特点:

1、体积小,重量轻,不受安装位置的限制。

2、全部材质均为不锈钢件,经久耐用,耐腐蚀。

3、在室外不怕冷冻,能耐水击,耐过热。

4、过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,*大背压 50% 。

5、结构简单,安装维修方便。

热动力圆盘式蒸汽疏水阀主要零件材料:

阀体 锻钢
阀帽 不锈钢
阀盖 锻钢
阀片 不锈钢
阀体密封面 不锈钢

热动力圆盘式蒸汽疏水阀排水量(Kg/h)

产品型号
Produstion Type
DN 工作压差(Mpa)
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C
CS49H-16C
CS69H-16C
15,20,25 150 280 400 475 600 800
32,40,50 550 650 900 1200 1700 2100
CS19H-25
CS49H-25
CS69H-25
15,20,25 1717 1828 2536 2701 3202 3581
32,40 56   119   321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40
CS49H-40
CS69H-40
15,20,25 56   119   321 470 534
32,40,50 1800 2050 2600 3000 3500 4300 5000

热动力圆盘式蒸汽疏水阀主要外形及连接尺寸

产品型号
Produstion Type
DN 螺纹连接 承接焊连接 重量
(kg)Weight
法兰连接 重量
(kg)Weight
RC L H H1 L H H1 D’ t L H H1 D K d c f N-φ
(mm) (mm) (mm)
CS19H 16 C
25
CS49H 16 C
25
CS69H 16 C
25
15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
40 11/2 110 90 80 110 90 80 52 12

6.9

230 90 80 145 110 85 16 3 4-18 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
CS19H-40
CS49H-40
CS69H-40
15 1/2 75 61 41 75 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14
