支管减压阀

产品型号:YZ11X

发布时间:2016-3-31 13:30:34

支管减压阀利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能
下一个产品:薄膜式液用减压阀
上一个产品:波纹管减压阀
分享到:

YZ11X支管减压阀 产品概述

YZ11X支管减压阀又叫直接作用式减压阀,该产品主要由阀体、阀盖、压缩弹簧、膜片、镫形卡具及阀瓣等零件组成。YZ11X直接作用式支管减压阀的主要特点:性能可靠,经久耐用;耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和成本;出口压精密可调,在一般场合下出口压力不受进口压力的影响(出口压力的变化量是△P1的8%);极佳的水力特性,可满足多种减压要求,特别适用于支管减压系统。

YZ11X支管减压阀 主要技术参数

类型 型 号 公称压力
PN(MPa)
公称通径
DN(mm)
连接形式 阀体材料 出口压力
P2(MPa)
工作温度
(℃)
支管减压阀 YZ11X-16T1、YZ11X-25T 1.6、2.5 15~25 内螺纹 青铜 (可调)
0.05~0.55
≤80
YZ11X-16P1、YZ11X-25P 不锈钢
住宅和工业给水减压阀 YG11X-16T1、YG11X-25T 1.6、2.5 10~100 内螺纹 青铜 (可调)
0.05~0.55
YG11X-16P1、YG11X-25P 不锈钢
YG11X-16T1、YG11X-25T 1.6、2.5 32~100 法兰 青铜 (可调)
0.05~0.55
YG41X-16P1、YG41X-25P 不锈钢

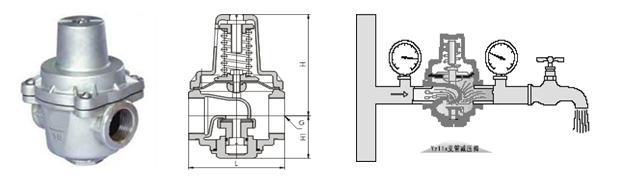

YZ11X支管减压阀 外形尺寸图

YZ11X支管减压阀 外形连接尺寸

公称通径DN(mm) 尺寸(mm)
mm in D H H1 C F
10   92 120 48 92 -
15   92 120 48 92 -
20   108 130 55 108 -
25 1 123 160 60 123 -
32 1 155 180 77 155 240
40 1 172 205 84 172 260
50 2 198 235 105 198 288
65 2 215 270 118 215 305
80 3 234 300 143 234 330
100 4 260 350 120 250 385

订货须知:

产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
