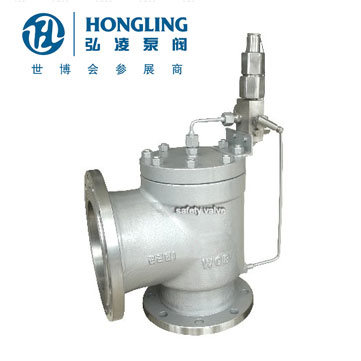

先导式安全阀

查看产品实物图

下一个产品：弹簧微启封闭式安全阀

上一个产品：TFA48SH-64高温高压安全阀

分享到：

A46F先导式安全阀产品描述

先导式安全阀属于安全阀的一种类型，弹簧式安全阀是利用弹簧还调整定压力，A46H先导式安全阀是用来感受压力值，达到一定压力的时候，先导阀先行开启后主阀也会随之开启，真正释放压力的是主阀，先导阀只是有一个提示作用。先导式安全阀在安全性能上是可靠的，具有稳定、回座快、背压小、密封性能好，*主要的优点就是先导阀的回座快，安全阀迅速开启和关闭，提高了搞到的工资效率。A46型先导式安全阀一般用于、锅炉、电站、容器等场合中，其性能的优越，值得购买。

A46F先导式安全阀主要零部件材料

NO.	零件名称	Ax46Y/F 材料	KAX46Y/F材料
1	阀体	WCB	WCB
2	阀瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	导向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	弹簧	50CrVA	50CrVA
5	O型圈	氟橡胶	氟橡胶
6	阀盖	25	25
7	导阀	部件

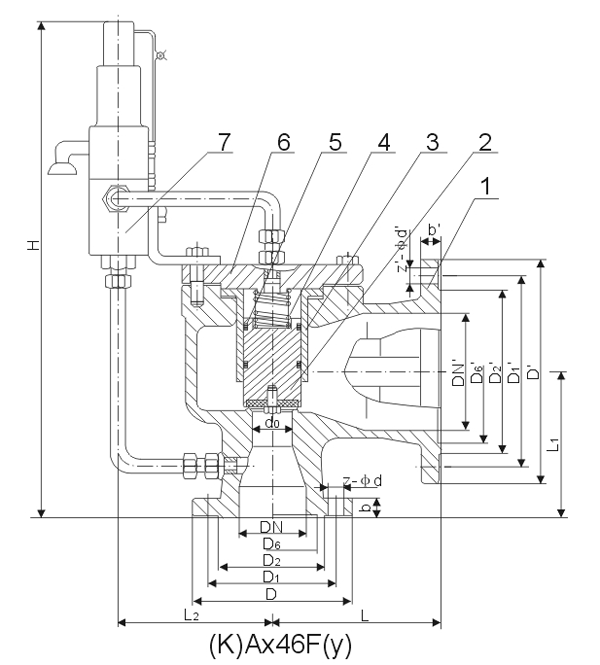

A46H先导式安全阀主要尺寸

图片关键词

A46H/F-16(16/160)主要尺寸

公称通径DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16		114	105	330	17	114	111	369	18.5
32	50	10	13	16		121	124	331	19	121	124	371	20
40	80	20	26			124	130	345	24	124	130	385	26
50	80	20	26	33		124	137	348	30	124	137	348	31
80	100	33	40	50		162	156	369	50	162	156	369	53
100	150	50	55	63	72	210	197	448	82	210	197	488	91
150	200	96	115			241	240	450	144	241	240	490	155
200	250	146				279	276	464	298	279	279	504	314

A46H/F-100(64/160)主要尺寸

公称通径DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16		114	111	369	20	121	125	370	22
32	50	10	13	16		121	124	371	21.5	140	149	371	27
40	80	20	26			124	130	385	26	171	162	383	30
50	80	20	26	33		124	137	388	35	171	167	388	44
80	100	33	40	50		162	162	408	55	181	191	409	73
100	150	50	55	63	72	210	197	488	95	233	249	491	132
150	200	96	115			241	246	494	182	-	-	-	-
200	250	146				279	297	504	342	-	-	-	-
