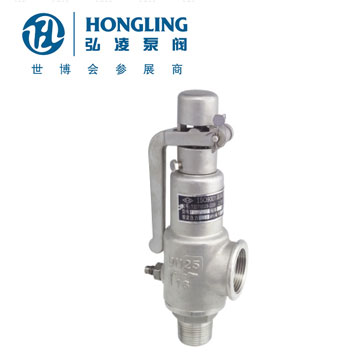

A28H带手柄弹簧全启式安全阀
产品型号：A28H
发布时间：2016-11-22 14:03:25
A28H带手柄弹簧全启式安全阀
下一个产品：GA42Y-100单杠杆安全阀
上一个产品：微启弹簧式安全阀
相关产品:
不锈钢高压安全阀
TFA48SH-64高温高压安全阀
带散热器弹簧全启式安全阀A40Y
GA42Y-100单杠杆安全阀
内装式安全阀TANA42F
A28H带手柄弹簧全启式安全阀
A46F(Y)先导式安全阀
A44Y带扳手弹簧全启式安全阀
A41H弹簧微启封闭式高压安全阀
A21H不锈钢弹簧微启式安全阀
弹簧微启式螺纹安全阀
保温夹套安全阀
脉冲式安全阀
带扳手弹簧全启式蒸汽安全阀
弹簧微启式氧气安全阀
液压式安全阀
微启弹簧式安全阀
真空负压安全阀
先导式安全阀
单杠杆安全阀
双杠杆安全阀
主安全阀
带散热器弹簧全启式安全阀
高温高压安全阀(电站用)
全启式超高压安全阀
安全溢流阀
弹簧微启式高压安全阀(焊接式)
弹簧全启式安全阀
带手柄弹簧全启式安全阀
弹簧微启封闭式安全阀
弹簧微启式外螺纹安全阀
波纹管平衡式安全阀
双联弹簧式安全阀
平行式安全回流阀
液化石油气安全阀
弹簧全启封闭式安全阀
带扳手弹簧微启式安全阀
弹簧全启封闭式高压安全阀
弹簧微启封闭式高压安全阀
空压机安全阀
A28H带手柄弹簧全启式安全阀产品简介
A28H弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
A28H带手柄弹簧全启式安全阀产品用途
A28型带扳手弹簧全启式螺纹安全阀是一种用于无毒无害及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的*终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖封闭式结构，带提升扳手。
A28H带手柄弹簧全启式安全阀产品特点
1、全启式结构，排量大
2、螺纹连接，安装方便
3、体积小，经济实用
4、带提升扳手，方便定时检查整定压力
A28H带手柄弹簧全启式安全阀执行标准
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

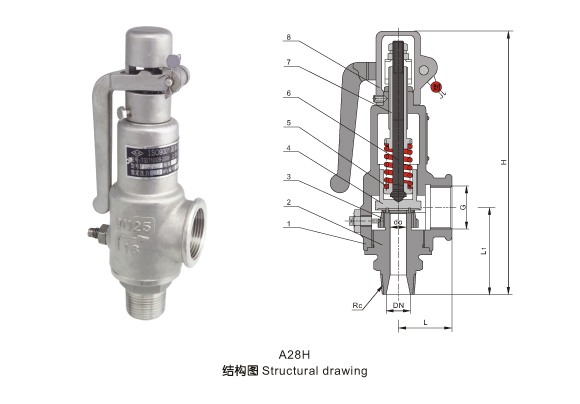

A28H带手柄弹簧全启式安全阀主要零部件材料
| NO. | Name of part | A28H Materials | A28Y-P Materials | A28Y-R8Materials |
| 1 | Body | HT200 | ZG1Cr18Ni9Ti | CF8M |
| 2 | Nozzle | 35 | ZG1Cr18Ni9Ti | CF8M |
| 3 | Adjusting ring | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 4 | Disc | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 5 | Spring | 50CrVA | 50CrVACoated Teflon | 50CrVACoated Teflon |
| 6 | Stem | 2Cr13 | 2Cr13 | 316 |
| 7 | Adjusting bolt | 45 | 2Cr13 | 316 |
| 8 | Cap | ZG200-400 | ZG200-400 | CF8M |
| Sealing surface of material |
D507 Depositing D507 |
Co Depositing stellite |
||
| 10 | Adjusting nut | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| Sealing surface of material | "Y" CoDepositing stellite, "H" D507 Depositing D507, "W"body | |||
A28H带手柄弹簧全启式安全阀外形尺寸和连接尺寸
|
Nominal diameter DN (mm) |
Dimensions (mm) | |||||
| do | Rc | G | L | L1 | H | |
| 15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
| 20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
| 25 | 15 | 1" |
11/ " 4 |
45 | 72 | 277 |
| 32 | 20 | 11/ " | 1 | 55 | 85 | 312 |
| 40 | 25 | 11/ " | 2" | 67 | 100 | 322 |
| 50 | 32 | 2" |
21/ " 2 |
76 | 112 | 348 |
| 65 | 40 | 21/ " | 3" | 110 | 135 | 370 |
| 80 | 50 | 3" | 4" | 110 | 145 | 410 |
