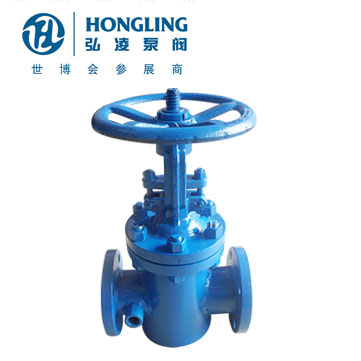

BZ41H铸钢保温闸阀
  • BZ41H铸钢保温闸阀
  • BZ41H铸钢保温闸阀
  • BZ41H铸钢保温闸阀
  • BZ41H铸钢保温闸阀

BZ41H铸钢保温闸阀

产品型号:BZ41H

发布时间:2016-11-28 10:06:28

BZ41H保温铸钢闸阀
分享到:

铸钢保温闸阀概述:

保温铸钢闸阀主要用于石油、化工、冶金、制药等各类系统中,保温夹套闸阀的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。  保温夹套闸阀适用于公称压力PN1.0~10.0MPa、Class150~600、JIS10K~20K,工作温度-29~425℃(碳钢)、-40~500℃(不锈钢)的管路上作启闭用,并能保温和防止介质结晶。 选用不同的材质,可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。

铸钢保温闸阀执行标准:

设计与制造:GB12234

法兰尺寸:JB/T79 GB9113

压力温度:GB9131

结构长度:GB12221

对焊连接尺寸:-

检验与试验:GB13927

铸钢保温闸阀产品特点:

①夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。

②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格,结构长度与同规格的普通阀门相同。

③夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

铸钢保温闸阀工作原理:

保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。

铸钢保温闸阀的作用:

在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。

保温阀门与普通阀门有什么区别:

保温阀门与普通阀门的区别在于保温阀门的外层有保温夹层,在保温夹层中有入口与出口两个连接端。可以使用蒸汽或者热油来作为保温阀门流经的介质不受温度降低而固化。

铸钢保温闸阀的主要零部件材料:

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨Graphite
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
Graphite+304
压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

铸钢保温闸阀的性能参数:

1.6MPa保温闸阀主要连接尺寸BZ41H/W

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 310 358 372 435 500 614 674 818 969 1145
W mm 200 240 240 280 300 320 360 400 450 560

2.5MPa保温闸阀主要连接尺寸BZ41H/W

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 358 373 435 500 614 674 818 969 1145 1145
W mm 240 240 280 300 320 360 400 450 560 640

4.0MPa保温闸阀主要连接尺寸BZ41H/W

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 280 310 350 400 450 550 650 750
H mm 358 373 435 500 614 674 818 969 1145 1145
