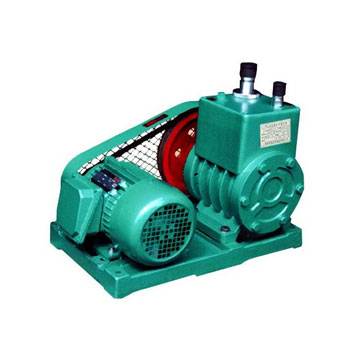

2X型双级旋片式真空泵|旋片泵|旋片真空泵
  • 2X型双级旋片式真空泵|旋片泵|旋片真空泵
  • 2X型双级旋片式真空泵|旋片泵|旋片真空泵
  • 2X型双级旋片式真空泵|旋片泵|旋片真空泵
  • 2X型双级旋片式真空泵|旋片泵|旋片真空泵

2X型双级旋片式真空泵|旋片泵|旋片真空泵

产品型号:

发布时间:2009-1-30

2X型真空泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。 联系电话:0577-67987292
下一个产品:双级旋片式真空泵
上一个产品:ZKJ真空箱机组
分享到:

2X型真空泵用途及使用范围

      2X型真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。

2X型真空泵产品特点

l、2X型真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。

2、2X型真空泵在环境温度5℃~40℃范围内,进气口压强小于10托的条件下,允许长期运转,被抽气体相对温度大于90%时,应开气镇阀。

3、2X型真空泵进气口连续敝通大气运转不得超过3分钟.

4、2X型真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体,以及含氧过高的、爆炸性的、有毒的气体。

操作须知

1、查看油位。油位应在油标中心,油位过低,对排气阀不能密封,影响真空度;油位过高,会引起起动时喷油。运转前,先将三角带脱下,将电机转向校正后,再起动,以免喷油。运转时,油位略有升高,属正常现象。油量不足时,采用l号真空泵油,从加油孔加入。油需经过滤,以免杂物进入,堵塞油孔。

2、2X型真空泵泵口如装接电磁阀,应与泵同时动作.

3、2X型真空泵开始起动时,应先点动起动按钮一、二次,以使泵腔内的油压至油箱内,然后再正式起动运转。

4、环境温度较高时,油温升高,粘度下降,饱和蒸汽增大,会引起极限真空下降,应加强通风散热。

5、检查泵的极限真空,应采用压缩式水银真空计。真空计应与泵口直接接通,运转30分钟内,将达到极限真空。

6、2X型真空泵停泵前应先关闭吸气口处阀门,与真空系统隔绝,然后停泵。

7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时,要打开气镇阀

技术参数

型号

抽气速度(L/S)


2X-2
2X-4A
2X-8A
2X-8
2X-15A
2X-15
2X-30
2X-70
2
4
8
15
30
70
极限真空
关气镇
开气镇
Pa(Torr)
6×10-2(≤5×10-4)110
6×10-1(5×10-3)
(≤1×10)
电动机功率(KW)
0.37
0.55
1.1
1.5
3
5.5
温升(℃)
≤40
进气口径(mm)
18
25
40
40
65
80
转速(r/min)
450
590
450
420
用油量(L)
0.7
1.0
2.0
2.8
3.0
4.2
噪声dB(A)
68
≤68
≤70
≤75
≤78(~70)
≤80(~75)
外形尺寸(cm)
56×31×39
56×34×37
79×43×54
79×53×54
78×50×56
91×65×70
适用电磁阀型号
DDC-JQ25
DDC-JQ40
DDC-JQ65
DDC-JQ80
重量(kg)
58
55
80
110
232
330
冷却方式
自然冷却
水冷
自然冷
水冷
冷却水量(L/min)
-
>0.5
-
>0.8
>1
>2

维护和保养

1、保持2X型真空泵的清洁,防止杂物进入泵内。

2、每周一次检查油的污染情况,换油之前,2X型皮带旋片真空泵必须先运转30分钟,使油变稀,然后停泵,从放油孔放油,再敝开进气口运转1-2分钟,此时可从吸气口缓·漫加入少量清洁油,以更换油腔内存油。

3、油中不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗泵内零件时,一般用纱布擦拭即可,当必须清洗时,可用汽油擦洗,但必须烘干后方可装配。

4、如果2X型真空泵长期搁置不用,应将油放尽并清洗泵,然后注入新油.

5、2X型真空泵进气口的过滤网应保持清洁,以免抽气速度下降。

订货须知

一、①真空泵产品名称与型号②真空泵口径③真空泵扬程(m)④真空泵流量⑤真空泵电机功率(KW)⑥真空泵转速(r/min)⑦真空泵压〔V〕⑧真空泵吸程(m)⑨真空泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的真空泵产品型号,请按真空泵型号直接向扬子江泵业公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们扬子江泵业的技术专家为您审核把关。
