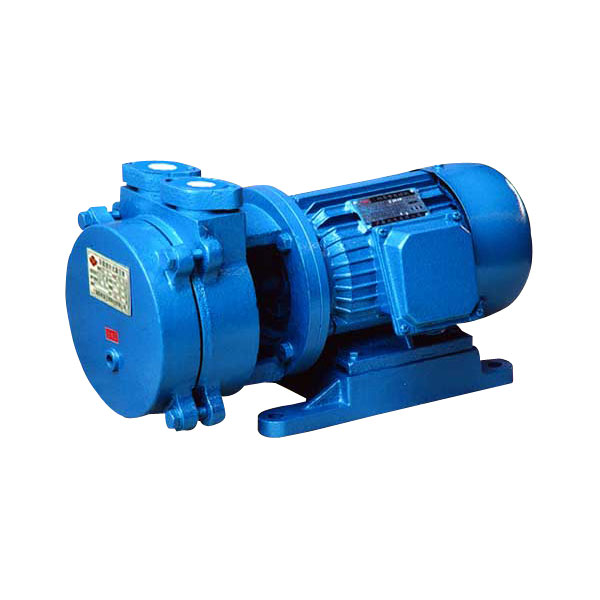

SK-0.15直联水环式真空泵
  • SK-0.15直联水环式真空泵
  • SK-0.15直联水环式真空泵
  • SK-0.15直联水环式真空泵
  • SK-0.15直联水环式真空泵

SK-0.15直联水环式真空泵

产品型号:

发布时间:2008-1-30

SK系列直联水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。
下一个产品:SKA系列水环式真空泵
上一个产品:SK系列水环式真空泵
分享到:

SK水环式真空泵概述

      SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。 SK直联水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆气体时,不易发生危险,所以其应用更加广泛。

SK水环式真空泵技术参数

型号 大气量
(m3/min)
真空度为
450mmHg时气量
(m3/min)
极限真空
(mmHg)
转速
(R.P.m)
电机功率
(kw)
水耗量
(L/min)
SK-0.15 0.15 0.12 670 2850 0.55 3~5
SK-0.4 0.4 0.36 700 2850 1.5 4~5
SK-0.8 0.8 0.75 700 2860 2.2 5~10
SK-1.5A 1.5 1.35 700 2860 3 8~12

注:表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%

如图(一)所示,叶轮偏心地安装在泵体内,泵起动时,向泵内注入一定高度的水,当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转时,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在叶片间形成空间并逐渐扩大,内部压力低于入口处压力,此时吸入气体。在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间容积缩小,气体压力高于大气压时被排出。如此叶轮反复工作,泵就连续不断地抽吸气体。

由于在工作过程中,水会随工作时间的延续而发热,同时部分水会与气体一起被排出,因此,工作过程中须不断地向泵内供给冷水,以冷却和补充泵内消耗的水。
