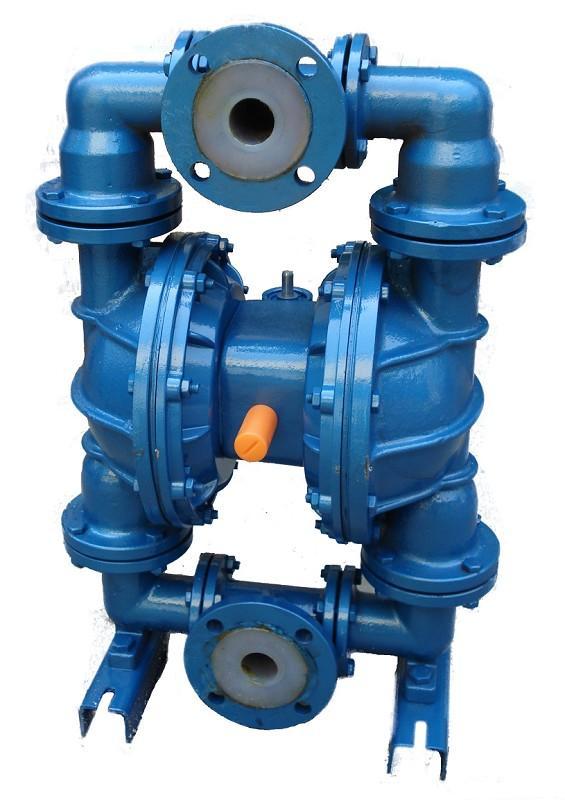

QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵
  • QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵
  • QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵
  • QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵
  • QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵

QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵

产品型号:

发布时间:2014-7-24 15:56:57

衬氟气动隔膜泵以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛系列泵具有结构美观,良好的物理抗性,经久耐用等特点。
下一个产品:没有了
上一个产品:铸铁气动隔膜泵
分享到:

衬氟气动隔膜泵-产品概述:
     QBY-CF46系列衬氟气动隔膜泵是目前国内最新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

衬氟气动隔膜泵-使用场合:

     1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
     2.泵吸油漆、树胶、颜料。
     3.粘合剂和胶水、全部种类可用泵吸取。
     4.各种瓦、瓷、砖器及陶器釉浆。
     5.油井钻好后,用泵吸沉积物及灌浆。
     6.泵吸各种乳剂和填料。
     7.泵吸各种污水。
     8.用泵为油轮,驳船清仓吸取仓内污水。
     9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
   10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
   11.各种橡胶浆。
   12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
   13.各种剧毒、易燃、易挥发液体。
   14.各种强酸、强碱、强腐蚀液体。
   15.各种高温液体最高可耐150℃。
   16.作为各种固液体分离设备的前级送压装置

衬氟气动隔膜泵-工作原理及设计特点:
    1、压缩空气为动力。
    2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:
    (1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
    (2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
    (3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
    (4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送
    (5)流量可调节,可以在物料出口处加装节流阀来调节流量。
    (6)具有自吸的功能。
    (7)可以空运行,而不会有危险。
    (8)可以潜水工作。
    (9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
    (10)没有复杂的控制系统,没有电缆、保险丝等。
    (11)体积小、重量轻,便于移动。
    (12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
    (13)泵始终能保持高效,不会因为磨损而降低。
    (14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
    (15)没有动密封,维修简便避免了泄漏。工作时无死点。

 衬氟气动隔膜泵-性能参数:



型号

流量
(m3/h)

扬程
(m)

出口
压力
bar

吸程
(m)

最大允许
颗粒直粒
(mm)

最大供
气压力
bar

最大空气
消耗量
m3/min

流体衬氟

QBY-10CF46

00.8

050

6

5

1

7

0.3

QBY-15 CF46

01

050

6

5

1

7

0.3

QBY-25 CF46

02.4

050

6

7

2.5

7

0.6

QBY-40 CF46

08

050

6

7

4.5

7

0.6

QBY-50 CF46

012

050

6

7

8

7

0.9

QBY-65 CF46

016

050

6

7

8

7

0.9

QBF-80 CF46

024

050

6

7

10

7

1.5

QBY-100 CF46

030

050

6

7

10

7

1.5

衬氟气动隔膜泵-安装尺寸表:

型号

A

B

D1

D2

C

H

H1

H2

DN1

DN2

n-d1

n-d2

m-d3

Φ1

Φ2

E

n-d4

进气
口外



(kg)

QBY-10

156

/

/

/

156

254

40

235

G3/8"

G3/8"

/

/

6-Φ9

/

/

/

2-Φ9

8

7

QBY-15

156

/

/

/

156

254

40

235

G1/2"

G1/2"

/

/

6-Φ9

/

/

/

2-Φ9

8

10

QBY-25

210

160

/

/

335

420

35

370

1"

/

4-Φ11

4-Φ11

8-Φ9

/

/

60

4-Φ12

10

25

QBY-40

220

160

90

100

278

610

78

540

40

32

4-Φ13.5

4-Φ13.5

8-Φ9

90

100

96

4-Φ12

10

50

QBY-50

340

230

110

110

420

802

70

690

50

50

4-Φ13.5

4-Φ13.5

8-Φ11

110

110

145

4-Φ17.5

12

120

QBY-65

340

230

130

130

420

802

70

690

65

65

4-Φ13.5

4-Φ13.5

8-Φ11

130

130

145

4-Φ17.5

12

120

QBY-80

340

240

150

150

450

950

90

850

80

80

4-Φ17.5

4-Φ17.5

8-Φ14

150

150

160

4-Φ17.5

14

300

QBY-100

340

240

170

170

450

950

100

850

100

100

4-Φ17.5

4-Φ17.5

8-Φ14

170

170

170

4-Φ17.5

14

300


DBY-CF46衬氟电动隔膜泵-产品概述:
      电动隔膜泵新型的容积式结构泵,其工作原理是电动机通过变速齿轮箱带动偏心轮挤压隔膜而达到改变隔膜腔的容积来将介质输送出去.该泵集杂质泵,螺杆泵,自吸泵,泥浆泵.屏蔽泵的优点于一身,广泛的应用了石化,涂装,电镀,废水处理,化工等行业,获得用户的一致好评.DBYCF46型全衬氟电动隔膜泵是永嘉县扬子江泵业有限公司技术人员应广大客户要求,在DBY电动隔膜泵的基础上进行材质改良,其泵体外壳采用优质HT200铸铁,具有良好的物理性能,内衬部分采用有塑料之王美称的聚全氟代乙丙烯(氟特龙),具有耐强酸性,耐强碱性,抗强氧化型,无毒害,对输送介质不粘贴,可输送除熔融金属钠及液氟之外的所有腐蚀性介质。自投放市场以来深收化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能等行业用户青睐!

DBY-CF46衬氟电动隔膜泵-产品特点:
    一、不需灌引水,自吸能力达7米以上。
    二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过, 对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送
    三、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据同 介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
    四、允许空转。
    五、可将容器内带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽.
    六、可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
    七、没有动密封,维修简便避免了泄漏。工作时无死点

DBY-CF46衬氟电动隔膜泵-型号意义:
 例  DBY-40CF46
     D-电动型
    BY-隔膜泵
    40-进出口径40mm
 CF46-过流部分衬氟

DBY-CF46衬氟电动隔膜泵-性能范围:
      流量:0-20m3/h;
      扬程:30m;
      功率:0.37-4kw;
      转速:1450r/min;
      口径:25-65mm;
      温度:-15-+150℃;
  自吸高度:5-7m

DBY-CF46衬氟电动隔膜泵-使用范围:
     1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
     2.泵吸油漆、树胶、颜料。
     3.粘合剂和胶水、全部种类可用泵吸取。
     4.各种瓦、瓷、砖器及陶器釉浆。
     5.油井钻好后,用泵吸沉积物及灌浆。
     6.泵吸各种乳剂和填料。
     7.泵吸各种污水。
     8.用泵为油轮,驳船清仓吸取仓内污水。
     9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
   10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
   11.各种橡胶浆。
   12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
   13.各种剧毒、易燃、易挥发液体。
   14.各种强酸、强碱、强腐蚀液体。
   15.各种高温液体最高可耐150℃。
   16.作为各种固液体分离设备的前级送压装置
DBY-CF46衬氟电动隔膜泵-性能曲线图:


DBY-CF46衬氟电动隔膜泵-性能参数表:




进出口径(mm)

流量
(m3/h)

扬程
(m)

吸程
(m)

最大允许通过颗粒φ(mm)

电机功率KW

DBY-25CF46

25

3.5

30

4

2.5

1.5

DBY-40CF46

40

4.5

30

4

4.5

2.2

DBY-50CF46

50

6.5

30

4.5

8

4

DBY-65CF46

65

8

30

4.5

8

4


DBY-CF46衬氟电动隔膜泵安装尺寸图:

DBY-CF46衬氟电动隔膜泵-安装尺寸表:
