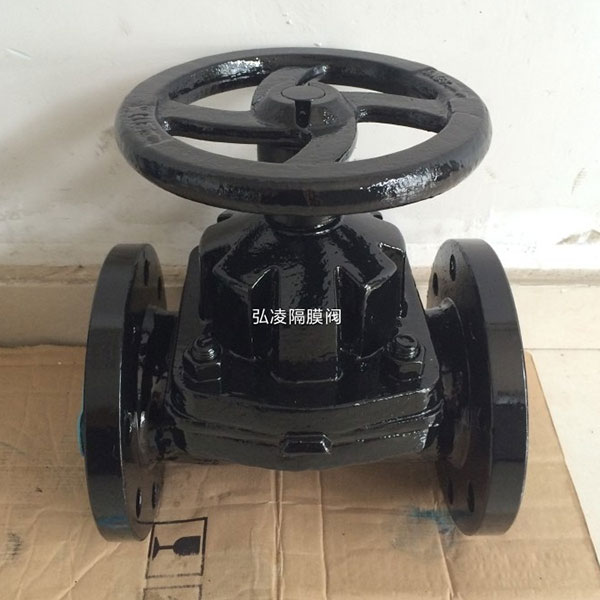

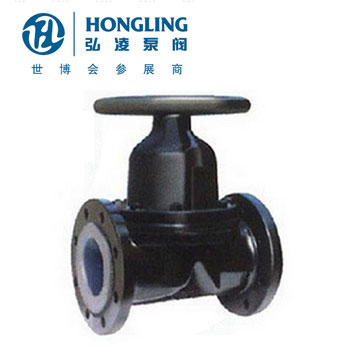

G41J手动堰式隔膜阀
  • G41J手动堰式隔膜阀
  • G41J手动堰式隔膜阀
  • G41J手动堰式隔膜阀
  • G41J手动堰式隔膜阀

G41J手动堰式隔膜阀

产品型号:G41J

发布时间:2016-11-29 14:34:14

阀体:铸铁、球墨铸铁、碳钢、不锈钢

阀盖:铸铁、球墨铸铁、碳钢、不锈钢

衬里:无衬里、橡胶

隔膜:橡胶

阀瓣:铸铁

阀杆:碳钢、不锈钢

手轮:铸铁

分享到:

G41J手动堰式隔膜阀用途

本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

适用温度:≤85℃、≤100℃、≤120℃、≤150℃

压力等级:PN(MPa) 0.6 1.0 1.6

G41J手动堰式隔膜阀材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢

阀盖:铸铁、球墨铸铁、碳钢、不锈钢

衬里:无衬里、橡胶

隔膜:橡胶

阀瓣:铸铁

阀杆:碳钢、不锈钢

手轮:铸铁

G41J手动堰式隔膜阀测试

衬里层:电火花检测

试验与检验按BS6755标准

公称压力:PN(MPa)

阀体:PN×1.5 密封:PN×1.1

G41J手动堰式隔膜阀结构特点

隔膜阀是一种特殊形式的截断阀:

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮

G41J手动堰式隔膜阀主要尺寸参数

公称通径
DN
公称压力
MPa
工作压力
MPa
L
mm
D
mm
D1
mm
n-Фd
mm
f
mm
H1
mm
H2
mm
D0
mm
质量
Kg/kilos
15 1.6 1.6 108 95 65 4-14 2 90 99 66 2
20 117 105 75 4-14 2 93 103 66 3
25 127 115 85 4-14 2 100 112 66 4
32 146 140 100 4-18 2 127 144 96 6.5
40 159 150 110 4-18 2 136 56 96 7.5
50 190 165 125 4-18 2 151 177 96 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 190 230 230 23.5
100 305 220 180 8-18 2 242 285 280 34
125 356 250 210 8-18 3 285 648 280 44
150 406 285 240 8-22 3 353 431 368 67.5
200 0.6 521 340 295 8-22 3 445 537 483 141.5
250 635 395 350 12-22 5 598 734 500 229
300 0.4 749 445 400 12-22 5 698 778 560 321
350 787 505 460 16-22 5 723 883 560 360
400 0.25 914 565 515 16-26 5 868 1078 640 584
