电液动刀型闸阀
  • 电液动刀型闸阀
  • 电液动刀型闸阀
  • 电液动刀型闸阀
  • 电液动刀型闸阀

电液动刀型闸阀

产品型号:PZ273H/Y

发布时间:2008-5-20

电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区集中或程序控制
下一个产品:螺旋闸门
分享到:

PZ273电液动刀型闸阀概述:

PZ273电液动刀型闸阀又称电液动刀阀、电液动插板阀、电液动薄型闸阀、电液动闸板阀,电控液动刀型闸阀主要由阀体、阀板、丝杆、驱动螺母、支架、压条、电液动执行器、填料组成,PZ273型电液动刀型闸阀具有体积小,重量轻,PZ273型电液动刀型闸阀属对夹式、平行单闸板结构、单向流通性质,流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质,泛应用于电力,市政、矿山、冶金、化工、煤炭、水利等行业,是一种应用性强的新型更新替代阀门产品。

PZ273电液动刀型闸阀型号代表:

阀门类型代号:"PZ"表示刀型闸阀;

驱动形式代号:"2"表示电液动;

连接形式代号:"7"表示对夹式;

结构形式代号:"3"表示单闸板;

密封面材料代号:"Y"表示堆焊合金;

PZ273电液动刀型闸阀主要用途:

电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区集中或程序控制,广泛适用于食品、造纸、医药、石油、化工等油品、水、蒸汽管路上,接通或截断管路中的纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物等介质。

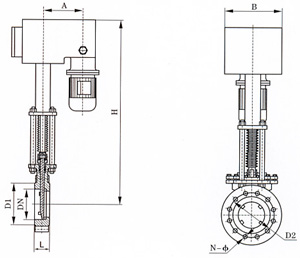

PZ273电液动刀型闸阀结构示意图:

PZ273电液动刀型闸阀主要外形及连接尺寸(mm):

MPa DN L D1 D2 H A B N-M
0.6 50 43 90 110 650 160 140 4-M12
65 46 110 130 670 160 140 4-M12
80 46 125 150 685 160 140 4-M16
100 52 145 170 755 200 160 4-M16
125 56 175 200 790 200 160 8-M16
150 56 200 225 865 200 160 8-M16
200 60 255 280 940 220 180 8-M16
250 68 310 335 1030 220 180 12-M16
300 78 362 395 1180 220 180 12-M20
350 78 412 445 1285 220 180 12-M20
400 102 462 495 1390 240 220 16-M20
450 114 518 550 1500 240 220 16-M20
500 127 568 600 1600 240 220 16-M20
1.0 50 43 100 125 650 160 140 4-M16
65 46 120 145 670 160 140 4-M16
80 46 135 160 685 160 140 4-M16
100 52 155 180 755 200 160 8-M16
125 56 185 210 790 200 160 8-M16
150 56 210 240 865 200 160 8-M20
200 60 265 295 940 220 180 8-M20
250 68 320 350 1030 220 180 12-M20
300 78 368 400 1180 220 180 12-M20
350 78 428 460 1285 220 180 16-M20
400 102 482 515 1390 240 220 16-M20
450 114 532 565 1500 240 220 20-M22
500 127 585 620 1600 240 220 20-M22
