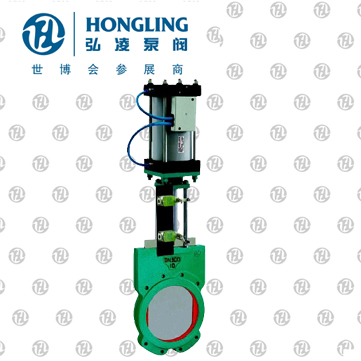

气动浆液阀
  • 气动浆液阀
  • 气动浆液阀
  • 气动浆液阀
  • 气动浆液阀

气动浆液阀

产品型号:Z673X

发布时间:2008-5-20

Z673X气动浆液阀适用于煤粉、煤炭、糖浆、污水,是造纸行业一种理想的密封阀门,在管道上作调节和节流使用,可在任意位置安装。
下一个产品:链轮式浆液阀
分享到:

气动浆液阀概述:

Z673X气动浆液阀适用于煤粉、煤炭、糖浆、污水,是造纸行业一种理想的密封阀门,在管道上作调节和节流使用,可在任意位置安装。

气动浆液阀适用介质:

采矿、钢铁工业——用于煤浆、滤碴浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。

电站除灰——用于灰渣浆。

气动浆液阀产品特点:

结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小;

密封面采用不锈钢和硬质合金,使用寿命长 ;

采用柔和石墨填料,密封可靠,操作轻便灵活 ;

驱动方式为气动;

气动浆液阀结构示意图:

气动浆液阀主要性能规范:

公称压力PN(MPa) 试验压力(MPa) 适用介质 工作温度(℃)
壳体 密封
0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤100℃
1.0 1.5 1.1

气动浆液阀主要外形及连接尺寸(mm):

公称压力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36
