电动浆液闸阀
  • 电动浆液闸阀
  • 电动浆液闸阀
  • 电动浆液闸阀
  • 电动浆液闸阀

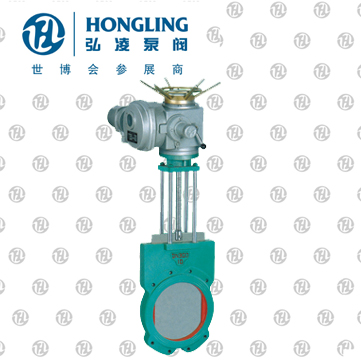

电动浆液闸阀

产品型号:Z973X

发布时间:2008-5-20

电动浆料闸阀适用于矿浆,泥沙等带有物质颗粒性的介质进行电动操作控制开关。
下一个产品:手动浆料闸阀
上一个产品:螺旋闸门
分享到:

电动浆液闸阀产品概述

Z973X/H电动浆液闸阀在经营与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了电动浆液阀的综合性能。电动浆液闸阀具有刚性好,流阻系数小、设计合理、结构紧凑,通道流畅等优点,密封可靠、操作轻便灵活。电动浆液阀广泛用于化工,煤炭,制糖,污水,造纸等到领域,是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。

电动浆液闸阀采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在电动浆液阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。根据需要,可在阀体四周设置多个冲刷口,直接用空气、蒸汽或水进行冲刷,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。

电动浆液闸阀产品特点

1、采用对夹式结构,体积小,重量轻。

2、完全敞开的通道,可以防止介质在阀内沉积。

3、新研制的U型封存圈,可发保证阀门的良好密封性。

4、闸板的外密封 性,则是通过嵌在阀体内只有弹性的密封条来实现,并可借助f螺钉,压板进行调整。

5、流阻小。

6、安慰装维修方便。

电动浆液闸阀主要性能规范

公称压力(MPa) 密封试验 壳体试验 工作温度(℃) 适用介质
0.6MPa 0.66MPa 0.9MPa -10℃~120℃ 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa 1.5MPa 1.5MPa

Z973X电动浆液闸阀技术参数:

型号 Z973X-10、Z973H-16C系列
公称通径 DN100∽600mm
公称压力 0.6MPa∽1.6MPa
适用温度 ≤120℃∽300℃
适用介质 煤浆、糖浆、纸浆、泥浆、污水、矿渣、碱液
材质 铸钢、碳钢、不锈钢



电动浆液闸阀主要外形及连接尺寸:

公称压力 DN L D1 D2 H D0 L0 L1 L2 N-Φ 电装型号
0.6
MPa
50 43 90 110 600 125 215 318 197 4-M12 DZ10
65 46 110 130 670 125 215 318 197 4-M12 DZ10
80 46 125 150 680 125 215 318 197 4-M16 DZ10
100 52 145 170 700 125 215 318 197 4-M16 DZ10
125 56 175 200 720 125 215 318 197 8-M16 DZ10
150 56 200 225 790 125 215 318 197 8-M16 DZ10
200 60 255 280 850 125 215 363 197 8-M16 DZ15
250 68 310 335 1100 125 215 363 197 12-M16 DZ20
300 78 362 395 1180 125 215 363 197 12-M20 DZ20
350 78 412 445 1280 125 215 363 197 12-M20 DZ30
400 102 462 495 1460 125 215 363 197 16-M20 DZ45
450 114 518 550 1600 235 240 437 277 16-M20 DZ45
500 127 568 600 1800 235 240 437 277 16-M20 DZ45
600 154 670 705 2100 235 240 437 277 20-M22 DZ60
700 165 775 810 2300 260 274 526 283 24-M22 DZ90
800 190 880 920 2500 260 274 526 283 24-M27 DZ120
900 203 980 1020 2700 295 319 554 309 27-M27 DZ180
1000 216 1080 1120 2900 295 319 554 309 28-M27 DZ250
1200 254 1295 1340 3400 295 319 554 309 32-M30 DZ250
1.0
MPa
50 43 160 125 600 125 215 318 197 4-M16 DZ10
65 46 120 145 670 125 215 318 197 4-M16 DZ10
80 46 135 160 680 125 215 318 197 4-M16 DZ10
100 52 155 180 700 125 215 318 197 8-M16 DZ10
125 56 185 210 720 125 215 318 197 8-M16 DZ10
150 56 210 240 790 125 215 318 197 8-M20 DZ10
200 60 265 295 850 125 215 363 197 8-M20 DZ15
250 68 320 350 1100 125 215 363 197 12-M20 DZ20
300 78 368 400 1180 125 215 363 197 12-M20 DZ20
350 78 428 460 1280 125 215 363 197 16-M20 DZ30
400 102 482 515 1460 235 240 437 277 16-M22 DZ45
450 114 532 565 1600 235 240 437 277 20-M22 DZ45
500 127 585 620 1800 235 240 437 277 20-M22 DZ60
600 154 685 725 2100 260 274 526 283 20-M27 DZ90
700 165 800 840 2300 260 274 526 283 24-M27 DZ120
800 190 898 950 2500 295 319 554 309 24-M30 DZ180
900 203 1005 1050 2700 295 319 554 309 28-M30 DZ180
1000 216 1115 1160 2900 295 319 554 309 28-M30 DZ250
1200 254 1325 1380 3400 295 319 554 309 32-M36 DZ250
