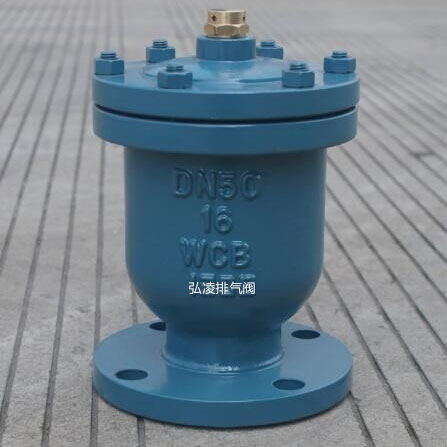

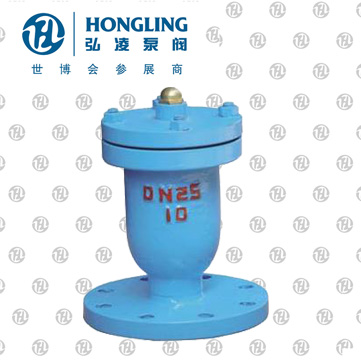

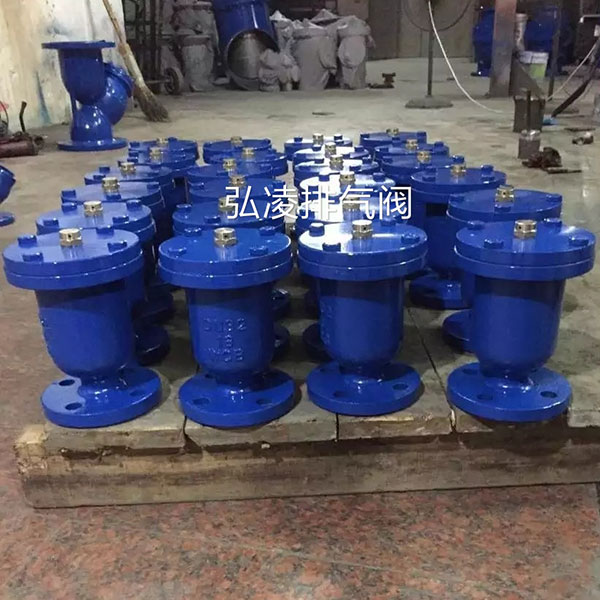

法兰式单口排气阀
  • 法兰式单口排气阀
  • 法兰式单口排气阀
  • 法兰式单口排气阀
  • 法兰式单口排气阀

法兰式单口排气阀

产品型号:QB1

发布时间:2009-4-25

QB1-10法兰式单口排气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
下一个产品:复合式污水排气阀
上一个产品:法兰双口快速排气阀
分享到:
相关产品:

QB1单口排气阀概述:

QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。QB1单口排气阀用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

QB1单口排气阀作用原理:

当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,QB1单口自动排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

QB1单口排气阀用途及主要性能规范:

1、单口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

2、安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。

3、如需方求本方排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

QB1单口排气阀主要零配件

1 2 3 4 5 6 7 8
阀体 空心球 密封垫 阀盖 排气咀 垫圈 螺母 双头螺柱

QB1单口排气阀主要外形连接尺寸

型号 公称通径Dg 主要及连接尺寸 阀体材料
D D1 D2 H 介质
QB1-10法兰式 15 195 160 85 330 铸铁、铸钢
20 195 160 85 330 铸铁、铸钢
25 195 160 85 330 铸铁、铸钢
QB1-10丝口式 1/2"       280 铸铁、铸钢
3/4"       280 铸铁、铸钢
1"       280 铸铁、铸钢
11/4"       280 铸铁、铸钢
11/2"       280 铸铁、铸钢
