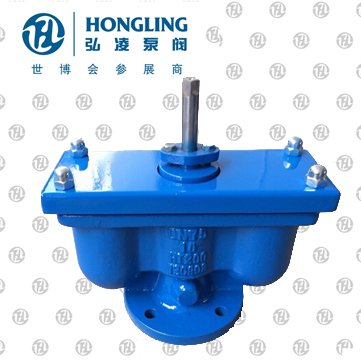

法兰双口快速排气阀
  • 法兰双口快速排气阀
  • 法兰双口快速排气阀
  • 法兰双口快速排气阀
  • 法兰双口快速排气阀

法兰双口快速排气阀

产品型号:QB2-10

发布时间:2009-4-25

QB2双口快速排气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
下一个产品:法兰式单口排气阀
上一个产品:丝口式单口排气阀
分享到:

法兰双口快速排气阀产品资料:

法兰双口快速排气阀法兰双口快速排气阀,法兰双口快速排气阀,排气阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

法兰双口快速排气阀作用原理:

当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。

法兰双口快速排气阀用途及主要性能规范:

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

⑴注:D>350mm管路请选单口排气阀(QB1-10)。

⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。

⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

本排气阀适用水、热水、*高温度100℃的管道上,使管道内的气体全部排出。

法兰双口快速排气阀主要零件材料:

1 2 3 4 5 6 7 8 9 10
阀体 密封垫 阀 瓣 开槽锥端定位螺钉 阀杆 空心球 阀盖 垫片 填料 排气口垫片
11 12 13 14 15 16 17 18 19
排气端盖 螺母 护盖 螺母 专用螺柱 双头螺柱 填料压盖 螺母 双头螺柱

法兰双口快速排气阀主要外形尺寸:

双口排气阀、球阀主要外形及连接尺寸

型号 公称通径 主要尺寸(mm)
D D1 D2 L Z-φd 介质 阀体材料
QB2-10 40 145 110 85 430 4-φ18 铸铁
QB2-10 50 160 125 100 430 4-φ18 铸铁
QB2-10 75 195 160 135 470 4-φ18 铸铁
QB2-10 100 215 180 155 500 4-φ18 铸铁
QB2-10 150 280 240 210 540 8-φ20 铸铁
QB2-10 200 335 295 265 700 8-φ20 铸铁

QB2-10型双口排气阀每小时排气量表

规格 50 75 100 150 200
立方米/小时 4-173 85-352 14-597 22-904 27-1145
