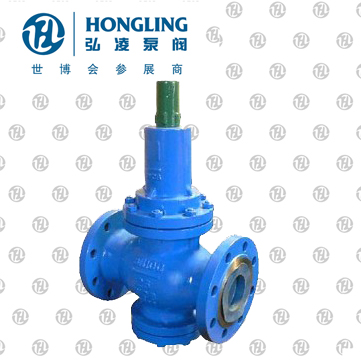

薄膜式液用减压阀
  • 薄膜式液用减压阀
  • 薄膜式液用减压阀
  • 薄膜式液用减压阀
  • 薄膜式液用减压阀

薄膜式液用减压阀

产品型号:Y410

发布时间:2009-4-26

Y410型弹簧活塞式减压阀适用于工作温度0~90C的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中,可取代常规分区水管,简化和节省系统的设备,降低工程造价。
下一个产品:比例式减压阀
上一个产品:支管减压阀
分享到:

薄膜式液用减压阀概述:

减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。 减压阀的特点: 减压阀的特点是在进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

薄膜式液用减压阀结构特点和用处:

薄膜式液用减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。 薄膜式液用减压阀调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

薄膜式液用减压阀主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
*高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃
*:壳体试验不包括膜片、阀盖

薄膜式液用减压阀主要零件材料:

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

Y416X薄膜式液用减压阀流量系数(Cv):

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2 4 13 14  38  40  85  90  165  350  520  690  950  1400

Y416X薄膜式液用减压阀外形尺寸(PN1.0-2.5):

公称通径DN 外 形 尺 寸
L H Hl
15 160 265 100
20 160 265 100
25 180 285 110
32 200 285 110
40 220 320 120
50 250 320 120
65 280 335 140
80 310 425 165
100 350 445 185
125 400 590 225
150 450 625 260
200 500 680 280
250 650 855 335
300 800 935 385
350 850 1015 430
400 900 1095 455
450 900 1165 500
500 950 1205 525
