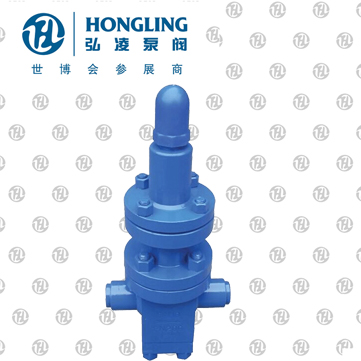

内螺纹活塞式蒸汽减压阀
产品型号：Y13H/Y
发布时间：2008-5-23
内螺纹活塞式蒸汽减压阀通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
下一个产品：直接作用薄膜式弹簧减压阀
上一个产品：弹簧薄膜式减压阀
相关产品:
内螺纹蒸汽减压阀结构特点和用途
1、该减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。
2、主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。
3、导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
4、通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
5、本产品主要用于蒸汽管路，起减压稳压作用。
内螺纹蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.6 | 2.5 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 |
| 密封试验压力(Mpa) | 1.6 | 2.5 |
| *高进口压力(Mpa) | 1.6 | 2.5 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| *小压差 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | |
| *：壳体试验不包括膜片、阀盖。 | ||
内螺纹蒸汽减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
内螺纹蒸汽减压阀流量系数（Cv）：
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
内螺纹蒸汽减压阀结构图：
内螺纹蒸汽减压阀连接尺寸：
| 公称通径DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
