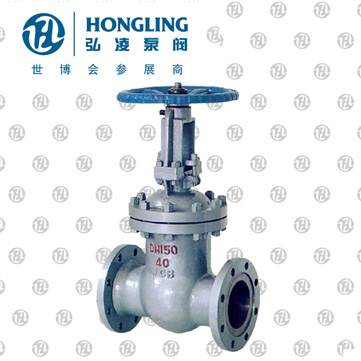

法兰楔式闸阀

产品型号：Z41H型

发布时间：2008-4-29

采用楔式弹性闸板结构，中﹑大口径设置滚动轴承，启闭轻松。中法兰采用不锈钢缠绕垫片，阀杆密封采用柔性石墨填料，密封可靠。结构设计紧凑合理，造型美观。

查看产品实物图

下一个产品：法兰式不锈钢闸阀

上一个产品：波纹管闸阀

分享到：

明杆法兰闸阀特点：

明杆法兰闸阀用途：

钢制闸阀适用于Class150～600 ﹑PN1.0～1.0MPa ﹑JIS10K～20K;工作温度-29～425℃（碳阀）﹑ -40～500℃（不锈钢）的各种管路上，用于截断或接通管路中的介质。选用不同的材料，明杆法兰闸阀可分别适用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑强氧化性介质及尿素等多种介质。

明杆法兰闸阀主要性能规范：

型号		Z41H-16C	Z41H-25C	Z41H-40C	Z41H-64C	Z41H-100C	Z41Y-16I	Z41Y-25I
公称压力PN（MPa）		1.6	2.5	4.0	6.4	10.0	1.6	2.5
试验压力 PN（MPa）	强度	2.4	3.8	6.0	9.6	15.0	2.4	3.8
试验压力 PN（MPa）	密封	1.8	2.8	4.4	7.1	11.0	1.8	2.8
适用温度（℃）		≤425					≤550
适用介质		水蒸汽油品

明杆法兰闸阀主要零件材料：

型号	阀体阀盖	阀板阀座	阀杆	阀杆螺母	填料	手轮
Z41H-16C Z41H-25C Z41H-40C Z41H-64C Z41H-100C	WCB	2Cr13	2Cr13	铝铁青铜	柔性石墨	球墨铸铁
Z41Y-16I Z41Y-25I	铬钼合金钢	硬质合金	2Cr13	铝铁青铜	柔性石墨	球墨铸铁

明杆法兰闸阀结构图：

明杆法兰闸阀主要外形尺寸及重量：

公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	b	Z-ød	D6	f	f0	H	H1	D0	重量（kg）
1.6	40	240	150	110	88	20	4-ø17.5				340	400	220	21
	50	250	165	125	102	20	4-ø17.5				348	408	220	22
	65	270	185	145	122	20	4-ø17.5				350	415	220	33
	80	280	200	160	133	20	8-ø17.5				428	510	280	36
	100	300	220	180	158	20	8-ø17.5				571	670	280	47
	125	325	250	210	184	22	8-ø17.5				614	756	320	78
	150	350	285	240	212	24	8-ø22				682	848	320	85
	200	400	340	295	268	26	12-ø22				820	1036	400	150
	250	450	405	355	320	30	12-ø26				968	1244	450	273
	300	500	460	410	370	30	12-ø26				1145	1474	560	379
	350	550	520	470	430	34	16-ø26				1280	1663	640	590
	400	600	580	525	482	36	16-ø30				1450	1886	720	894
	500	700	715	650	585	44	20-ø33				1676	2181	720	958
2.5	40	240	150	110	88	20	4-ø17.5				340	400	220	22
	50	250	165	125	102	20	4-ø17.5				348	408	220	28
	65	270	185	145	122	22	8-ø17.5				350	415	220	33
	80	280	200	160	133	22	8-ø17.5				425	510	280	46
	100	300	235	190	158	24	8-ø22				571	670	280	64
	125	325	270	220	184	28	8-ø26				614	750	320	105
	150	350	300	250	212	30	8-ø26				682	848	320	134
	200	400	360	310	278	34	12-ø26				820	1036	400	213
	250	450	425	370	335	36	12-ø30				968	1244	450	290
	300	500	485	430	390	40	16-ø30				1145	1474	560	399
	350	550	555	490	450	44	16-ø33				1280	1663	640	631
	400	600	620	550	505	44	16-ø36				1450	1886	720	900
	500	700	730	660	615	44	20-ø36				1676	2181	720	1180
4.0	50	250	160	125	100	20	4-ø18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-ø18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-ø18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-ø23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-ø25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-ø25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-ø30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-ø23	88	3	4	370	438	450	35
	65	280	200	160	130	28	8-ø23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-ø23	121	3	4	455	550	280	61
	100	350	250	200	168	32	8-ø25	150	3	4.5	551	670	320	86
	125	400	295	240	202	36	8-ø30	176	3	4.5	634	776	360	140
	150	450	340	280	240	38	8-ø34	204	3	4.5	718	893	400	180
	200	550	405	345	300	44	12-ø34	260	3	4.5	873	1100	450	273
10.0	50	250	195	145	112	28	4-ø25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-ø25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-ø25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-ø30	150	3	4.5	606	726	360	129
	125	400	310	250	210	42	8-ø34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-ø34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-ø41	260	3	4.5	980	1214	560	426
