衬胶止回阀
  • 衬胶止回阀
  • 衬胶止回阀
  • 衬胶止回阀
  • 衬胶止回阀

衬胶止回阀

产品型号:H41J

发布时间:2009-4-23

H41J升降式衬胶止回阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,具有强度高、耐腐蚀性能好的特点;适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭。
下一个产品:对夹式静音止回阀
上一个产品:衬氟止回阀
分享到:

衬胶止回阀产品详情:

止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。

本厂衬里止回阀基本类型有四种:HG41型法兰连接直通升降式止回阀和HG42型升降立式止回阀、HG44立式止回阀、HG76旋启式止回阀。

衬胶止回阀设计规范:

遵循GB/T 12235,GB/T 12236,API 6D标准

衬胶止回阀主要零部件材料表:

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8

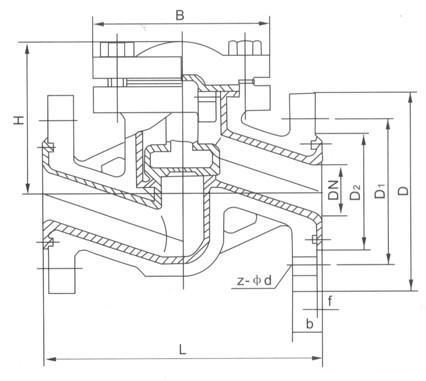

衬胶止回阀结构示意图:

衬胶止回阀主要外形和连接尺寸:

公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25
