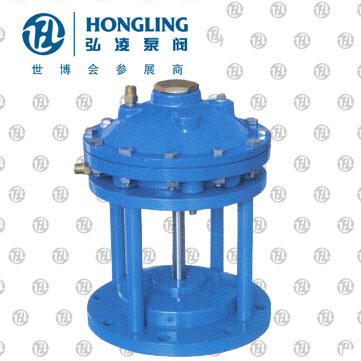

隔膜式池底排泥阀
  • 隔膜式池底排泥阀
  • 隔膜式池底排泥阀
  • 隔膜式池底排泥阀
  • 隔膜式池底排泥阀

隔膜式池底排泥阀

产品型号:JM742X型

发布时间:2009-9-16

JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。其由换向阀控制启闭动作,反应迅速,关闭准确。
下一个产品:没有了
上一个产品:快速排污阀
分享到:

JM742X隔膜式池底排泥阀介绍

JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放;当二位四通处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。其由换向阀控制启闭动作,反应迅速,关闭准确。

JM742X隔膜式池底排泥阀特点

JM742X隔膜式池底排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关,该阀密封性能强、开关灵活、检修方便、使用寿命长等特点。

JM742X隔膜式池底卸泥阀技术参数

公称压力:1.0Mpa

启闭动作压力:0.15-0.6Mpa

隔膜传动介质:清水、空气

适用介质:原水、清水、污水

工作温度:0-800C

JM742X隔膜式池底卸泥阀主要零部件材质

零件名称 阀体、阀盖 膜片压板、阀盘 阀杆 膜片
材料 铸铁 、铸钢、碳钢 球铁、青铜 不锈钢 尼龙强化橡胶

JM742X隔膜式池底卸泥阀主要外形尺寸

DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 234 258 280 307 358 400 490 576 663 750

JM742X隔膜式池底卸泥阀结构示意图
