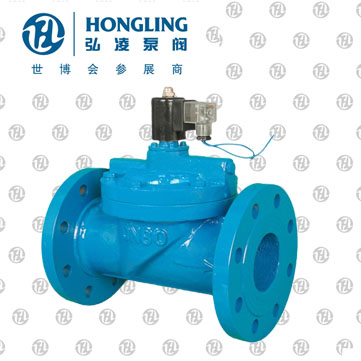

水用电磁阀
  • 水用电磁阀
  • 水用电磁阀
  • 水用电磁阀
  • 水用电磁阀

水用电磁阀

产品型号:ZCS

发布时间:2008-5-7

水用电磁阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体等工作介质管路的通断。
下一个产品:全不锈钢电磁阀
上一个产品:高温高压电磁阀
分享到:

ZCS系列电磁阀简介:

ZCS电磁阀门适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。

ZCS系列电磁阀应用范围:

ZCS电磁阀是清水自动控制系统中常见的管路开关元件,被广泛应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中,完成清水输送管路系统中介质的自动控制,是实现清水输送管路自动化控制理想选择。

ZCS系列电磁阀型号规格说明:

ZCS水用电磁阀型号规格说明

ZCS系列电磁阀产品特点:

结构简单,体积小,密封性能好,维修方便。

ZCS系列电磁阀结构原理:

ZCS电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电, 产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门 关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压 差作用向上升起,主阀打开,阀门开启。

ZCS系列电磁阀技术参数:

工作介质 水、粘度≤4°E的油及其它非腐蚀性流体
介质温度℃ ≤60
公称压力(MPa) 1.0
工作压差(MPa) 0.05~1.0 0.1~1.0 0.15~1.0
电源电压 AC220V其余规格可作特殊订货
额定流量系数(kv) 按JB/T352-94规定
泄漏量(ml/min) 按JB/T352-94-F规定
公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
功耗 36VA 50VA

ZCS系列电磁阀安装尺寸:

公称通径DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 n-d b f
15 112 80 1/2
20 119 80 3/4
25 130 90 1 130 160 115 85 65 φ4-14 16 3
32 137 140 11/4 137 180 140 100 76 φ4-18 18 3
40 152 156 11/2 152 200 150 110 84 φ4-18 18 3
50 164 180 2 164 230 165 125 99 φ4-18 20 3
65       222 290 185 145 118 φ4-18 20 3
80       253 310 200 160 132 φ8-18 22 3
100       260 350 220 180 156 φ8-18 24 3
125       315 400 250 210 184 φ8-18 26 3
150       350 480 285 240 211 φ8-22 26 3
200       390 600 340 295 266 φ8-22 26 3
250       430 730 395 350 319 φ12-22 28 3
300       480 850 445 400 370 φ12-22 28 4
350       605 980 505 460 429 φ16-23 30 4

ZCS系列电磁阀安装注意事项:

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,*好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

ZCS系列电磁阀保养方法:

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额压差范围内,当工作压力超过额定压力或工作压差超过额定夺差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏
