电磁式煤气安全切断阀
  • 电磁式煤气安全切断阀
  • 电磁式煤气安全切断阀
  • 电磁式煤气安全切断阀
  • 电磁式煤气安全切断阀

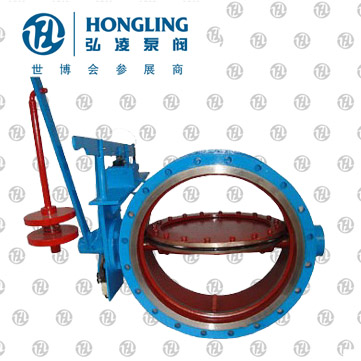

电磁式煤气安全切断阀

产品型号:DMF-0.1

发布时间:2013-4-8 23:23:57

DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。
下一个产品:没有了
分享到:

电磁式煤气安全切断阀简介

DMF-0.1电磁式煤气安全切断阀由本厂生产制造的新型换代产品。电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀 切断速度慢、控制复杂等缺点,而且在断电时也能立即切断煤气,保证生产安全。
本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚四氟乙烯密封圈的特殊产品。

电磁式煤气安全切断阀技术规格

1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)

2、阀的公称压力为PN0.1MPA.

3、蝶阀有关尺寸见附表1(法兰与JB81-59一致)。

4、切断时间:一秒

5、介质温度:-20~180℃。

6、环境温度:-20~60℃。

电磁式煤气安全切断阀尺寸表

DN D D1 D2 L L1 L2 H b Z-φd
100 205 170 145 120 360 250 550 14 4-18
150 260 225 200 145 410 250 590 16 8-18
200 315 280 255 145 465 250 640 18 8-18
250 370 335 310 180 520 250 690 22 12-18
300 435 395 362 180 580 300 740 22 12-23
350 485 445 412 200 630 300 790 22 12-23
400 535 495 462 200 680 300 840 22 16-23
450 590 550 518 200 740 300 880 24 16-23
500 640 600 568 270 780 300 930 24 16-23
600 755 705 670 270 895 400 1020 24 20-25
700 860 810 775 270 1010 400 1100 24 24-25
800 975 920 880 270 1125 400 1190 26 24-30
900 1075 1020 980 270 1225 400 1280 26 24-30
1000 1175 1120 1080 300 1345 400 1360 26 28-30

工组原理及组成

1电磁煤气安全快速切断阀为法兰连接、杠杆式启闭阀, 它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。

2、当煤气或助燃空气低压时,通过相应的电路设计,可使电磁铁在某一规定的低压时失电,这样杠杆失去平衡,安全阀相连的杠杆脱扣,重锤下落,安全阀立即关闭。另外一旦断电,也即电磁铁失电和上述相同,安全阀亦立即关闭,这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的
