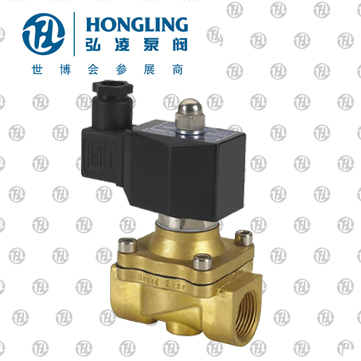

二位二通零压差电磁阀
  • 二位二通零压差电磁阀
  • 二位二通零压差电磁阀
  • 二位二通零压差电磁阀
  • 二位二通零压差电磁阀

二位二通零压差电磁阀

产品型号:ZS

发布时间:2008-6-15

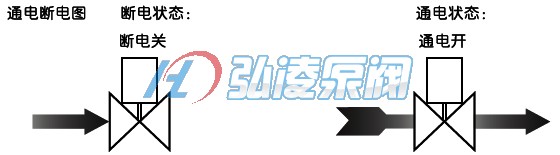

二位二通常型电磁阀,断电打开,通电关闭阀体材质为铜,和SS304不锈钢(常规),SS316不锈钢(定制)最大耐压力10cm2环境温度0℃~65℃ 产品系列化生产,体积小,流量大,适用范围广按阀上所标流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
分享到:

二位二通零压差电磁阀详细说明:

二位二通常型电磁阀,断电打开,通电关闭阀体材质为铜,和SS304不锈钢(常规),SS316不锈钢(定制)*大耐压力10cm2环境温度0℃~65℃产品系列化生产,体积小,流量大,适用范围广按阀上所表流向箭头,可任意安装;为增强使用寿命,*好线圈向上,水平安装。 电压:AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允许波动。 膜片、密封件,可采用NBR、VITON、EPDM等多种,以适用不同流体的开关控制。

二位二通零压差电磁阀性能参数:

二位二通零压差电磁阀型号规格:

接管口径 流量通径
mm
CV值 压力差(kgf/cm2) *大流体温度 线圈 功率

外形尺寸

长×宽×高

A×B×H

重量KG 订货型号以下表
中电压为
220CAC 50/60HZ

*小

压力

*大工作压力
空气瓦斯 水热水液体 轻油
≤20CST
F级 VA W
AC DC AC DC AC DC 配置 AC220V DC24V
1/8 2.5 0.23 0 7 5 5 5 5 5 80 D 22 13 41×29×88 0.37 ZS2DF02N1AC3
2.5 0.23 0 7 5 5 5 5 5 120 D 22 13 41×29×88 0.37 ZS2DF02E1AC3
2.5 0.23 0 7 5 5 5 5 5 120 D 22 13 41×29×88 0.37 ZS2DF02V1AC3
2.5 0.23 0 7 5 5 5 5 5 80 D 22 13 41×29×88 0.37 ZS2DF02N1AC3
2.5 0.23 0 7 5 5 5 5 5 120 D 22 13 41×29×88 0.37 ZS2DF02E1AC3
2.5 0.23 0 7 5 5 5 5 5 120 D 22 13 41×29×88 0.37 ZS2DF02V1AC3
1/4 4.0 0.6 0 5 3 3 5 3 3 80 D 57.2 32 52.5×32.5×115 0.7 ZS2DF02N1B04
4.0 0.6 0 5 3 3 5 3 3 120 D 57.2 32 52.5×32.5×115 0.7 ZS2DF02E1B04
4.0 0.6 0 5 3 3 5 3 3 120 D 57.2 32 52.5×32.5×115 0.7 ZS2DF02V1B04
3/8 16 4.8 0 5 3 3 5 3 3 80 D 57.2 32 69×57×135 1.2 ZS2DF02N1C16
16 4.8 0 5 3 3 5 3 3 120 D 57.2 32 69×57×135 1.2 ZS2DF02E1C16
16 4.8 0 5 3 3 5 3 3 120 D 57.2 32 69×57×135 1.2 ZS2DF02V1C16
1/2 16 4.8 0 5 3 5 3 3 3 80 D 57.2 32 69×57×135 1.15 ZS2DF02N1C16
16 4.8 0 5 3 5 3 3 3 120 D 57.2 32 69×57×135 1.15 ZS2DF02E1C16
16 4.8 0 5 3 5 3 3 3 120 D 57.2 32 69×57×135 1.15 ZS2DF02V1C16
3/4 20 7.6 0 5 3 5 3 3 3 80 D 57.2 32 73×57×142 1.25 ZS2DF02N1E20
20 7.6 0 5 3 5 3 3 3 120 D 57.2 32 73×57×142 1.25 ZS2DF02E1E20
20 7.6 0 5 3 5 3 3 3 120 D 57.2 32 73×57×142 1.25 ZS2DF02V1E20
1 25 12 0 5 3 5 3 3 3 80 D 57.2 32 99×77.5×150 1.7 ZS2DF02N1G25
25 12 0 5 3 5 3 3 3 120 D 57.2 32 99×77.5×150 1.7 ZS2DF02E1G25
25 12 0 5 3 5 3 3 3 120 D 57.2 32 99×77.5×150 1.7 ZS2DF02V1G25
11/4 32 24 0 5 3 5 3 3 3 80 D 70 40 112×86.5×180 2.75 ZS2DF02N1H32
32 24 0 5 3 5 3 3 3 120 D 70 40 112×86.5×180 2.75 ZS2DF02E1H32
32 24 0 5 3 5 3 3 3 120 D 70 40 112×86.5×180 2.75 ZS2DF02V1H32
32 24 0 5 3 5 3 3 3 80 D 70 40 123×94×190 3.7 ZS2DF02N1H32
32 24 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.7 ZS2DF02E1H32
32 24 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.7 ZS2DF02V1H32
11/2 40 29 0 5 3 5 3 3 3 80 D 70 40 123×94×190 3.15 ZS2DF02N1J40
40 29 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.15 ZS2DF02E1J40
40 29 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.15 ZS2DF02V1J40
40 29 0 5 3 5 3 3 3 80 D 70 40 123×94×190 3.55 ZS2DF02N1J40
40 29 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.55 ZS2DF02E1J40
40 29 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.55 ZS2DF02V1J40
2 50 48 0 5 3 5 3 3 3 80 D 70 40 168×123×216 5.4 ZS2DF02N1K50
50 48 0 5 3 5 3 3 3 120 D 70 40 168×123×216 5.4 ZS2DF02E1K50
50 48 0 5 3 5 3 3 3 120 D 70 40 168×123×216 5.4 ZS2DF02V1K50
50 48 0 5 3 5 3 , 3 3 80 D 70 40 168×123×216 5.6 ZS2DF02N1K50
50 48 0 5 3 5 3 3 3 120 D 70 40 168×123×216 5.6 ZS2DF02E1K50
50 48 0 5 3 5 3 3 3 120 D 70 40 168×123×216 5.6 ZS2DF02V1K50

4

25 12 0 5 3 5 3 3 3 80 D 57.2 32 140×115×160 3.05 ZS2DF02N1F25
25 12 0 5 3 5 3 3 3 120 D 57.2 32 140×115×160 3.05 ZS2DF02E1F25
25 12 0 5 3 5 3 3 3 120 D 57.2 32 140×115×160 3.05 ZS2DF02V1F25
32 24 0 5 3 5 3 3 3 80 D 70 40 152×135×235 5.4 ZS2DF02N1F32
32 24 0 5 3 5 3 3 3 120 D 70 40 152×135×235 5.4 ZS2DF02E1F32
32 24 0 5 3 5 3 3 3 120 D 70 40 152×135×235 5.4 ZS2DF02V1F32
40 29 0 5 3 5 3 3 3 80 D 70 40 152×145×240 6.4 ZS2DF02N1F40
40 29 0 5 3 5 3 3 3 120 D 70 40 152×145×240 6.4 ZS2DF02E1F40
40 29 0 5 3 5 3 3 3 120 D 70 40 152×145×240 6.4 ZS2DF02V1F40
50 48 0 5 3 5 3 3 3 80 D 70 40 195×160×270 8.6 ZS2DF02N1F50
50 48 0 5 3 5 3 3 3 120 D 70 40 195×160×270

8.6

ZS2DF02E1F50
50 48 0

5

3

5 3 3 3 120 D 70 40 195×160×270 8.6 ZS2DF02V1F50

二位二通零压差电磁阀结构尺寸:

线圈型式和编号 电压 功率 所配电磁阀流量孔径(mm)
50HZVA 60HZVA 直流
起动 保持 起动 保持 W 常闭型 常开型
N05-2101 AC220V 32 13 32 12   φ2.5
N05-2102 AC110V 32 13 32 12   φ3.0
N05-2103 DC24V



8.5



N05-2104 DC12V 8.5
D01-4101 AC220V 82 33 82 28     φ4~φ25
N01-4101 φ4~φ25
D03-5106 AC220V 143 57 143 46     φ4~φ25
A01-4101 AC220V 70 28 70 23 φ4~φ25 φ4~φ25
D01-4102 AC110V 82 33 82 28
N01-4102 AC110V 82 33 82 28
A01-4102 AC110V 70 28 70 23
D03-5101 DC24V



32 φ4~φ25
N03-5101
A03-5101 DC24V 25
D03-5102 DC12V         28.5
D10-6101 AC220V 175 70 175 56   φ32~φ50
N10-6101
A10-6101 AC220V 110 44 10 36
D10-6101 AC110V 110 45 110 36
N10-6102
A10-6102 AC110V 110 44 110 36
D10-6104 DC24V



40
N10-6104
A10-6104 DC24V 49
