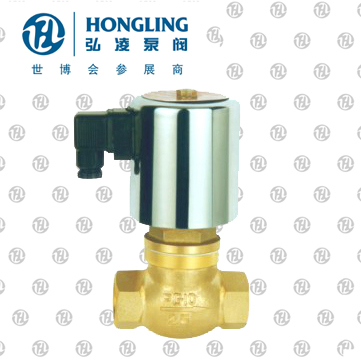

二位二通蒸汽电磁阀
  • 二位二通蒸汽电磁阀
  • 二位二通蒸汽电磁阀
  • 二位二通蒸汽电磁阀
  • 二位二通蒸汽电磁阀

二位二通蒸汽电磁阀

产品型号:ZQDF

发布时间:2008-6-15

ZQDF铜系列二位二通电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
上一个产品:专用潜水电磁阀
分享到:

ZQDF二位二通蒸汽电磁阀概述:

ZQDF(Y)蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

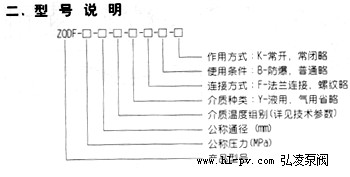

ZQDF二位二通蒸汽电磁阀型号请意义:

ZQDF二位二通蒸汽电磁阀产品特点:

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

ZQDF二位二通蒸汽电磁阀结构与原理:

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

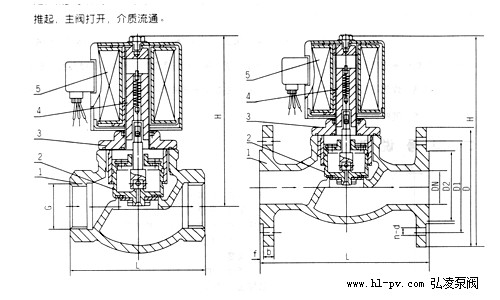

ZQDF二位二通蒸汽电磁阀结构示意图:

ZQDF二位二通蒸汽电磁阀主要技术参数:

型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力MPa 1.6
工作压差MPa DN15~50 0~1.6
DN65~100 0.05~1.6
介质种类 煤气、空气等 饱和蒸汽 过热蒸汽或高温气体 水油液体 热水、油
介质温度℃ ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
泄漏量m1/min 按JB/T7352-94·F规定
功耗 AC≤70VA DC≤60W
防爆标志 dIIBT4
防爆证编号 CE991010
出线口接头 内螺纹M20×1.5
环境温度 -40~+60℃

ZQDF二位二通蒸汽电磁阀外形尺寸及连接形式表:

公称通径
DN
外形尺寸 内螺纹 外形尺寸 法兰连接
H L G H L D D1 D2 b f N-d
15 148 92 1/2 176 130 95 65 46 14 2 4-Φ14
20 148 92 3/4 181 150 105 75 56 16 2 4-Φ14
25 148 110 1 210 160 115 85 65 16 3 4-Φ14
32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18
40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18
50 192 162 2 252 230 165 125 99 20 3 4-Φ18
65       265 290 185 145 118 20 3 4-Φ18
80       276 310 200 160 132 20 3 8-Φ18
100       373 350 220 180 156 22 3 8-Φ18
