GMJ11H高密封取样阀
  • GMJ11H高密封取样阀
  • GMJ11H高密封取样阀
  • GMJ11H高密封取样阀
  • GMJ11H高密封取样阀

GMJ11H高密封取样阀

产品型号:

发布时间:2019-7-10 14:18:31

GMJ11H高密封取样阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。具有一阀两用的功能。该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。


下一个产品:J49W压力计针型阀
上一个产品:JJM1压力表针型阀
分享到:

GMJ11H高密封取样阀产品概述

GMJ11H高密封取样阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。具有一阀两用的功能。该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。

GMJ11H高密封取样阀应用规范

1、设计制造:GB/T12224-1989;JB/ T7747-1995
2、连接形式:内螺纹连接
3、结构特征:硬软双密封副;浮动阀瓣
4、阀门检验和试验:GB/T13927-1992
5、材料:碳钢按GB/T12228-1989的规定

GMJ11H高密封取样阀性能参数

试验项目

压力值

公称压力

25

壳体试验

37.5

密封试验

27.5

气压试验

15

适用温度

≤180℃

适用介质

水、蒸气、油品等

GMJ11H高密封取样阀主要零件材料

型号

阀体

接头

阀杆

螺帽

填料

GMJ11F/H-250Ⅱ

20#

20#

2Cr13

20#

PTFE

GMJ11F/H-250PⅡ

SS304

SS304

SS304

SS304

1151-160P

SS304

SS304

SS304

SS304

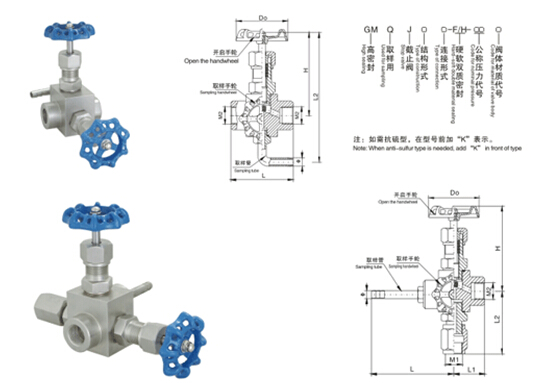

GMJ11H高密封取样阀主要外形及连接尺寸

规格

M1

M2

φ

L

L1

H

Do

重量(kg)

DN6

M20×1.5

G1/2

φ10

70

153

110

63

2.9
