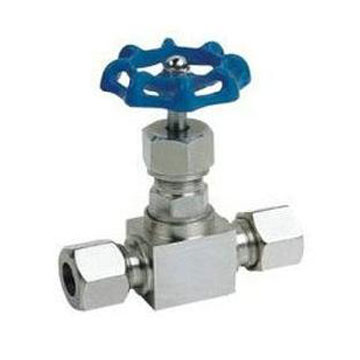

J91W不锈钢卡套式针型阀
产品型号：
发布时间：2019-7-10 14:51:00
J91W不锈钢卡套式针型阀用于32Mpa压力的油品、蒸汽等介质，阀体材质有304、316、316L等。通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。安装时应使介质的流向与阀体上的箭头方向一致。
J91W不锈钢卡套式针型阀产品介绍
J91W不锈钢卡套式针型阀用于32Mpa压力的油品、蒸汽等介质，阀体材质有304、316、316L等。通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。安装时应使介质的流向与阀体上的箭头方向一致。J91W不锈钢卡套式针型阀工作原理
J91W卡套式针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）
J91W不锈钢卡套式针型阀产品特点
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
J91W不锈钢卡套式针型阀主要零部件材料
|
零件名称 |
阀体、阀盖、螺栓 |
阀杆、阀瓣、密封圈 |
填料 |
垫片 |
手轮 |
|
J91W-320 |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
J91W不锈钢卡套式针型阀主要性能规范
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
壳体(MPa) |
密封 (液) |
密封 (气) |
|||||
|
J91W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
