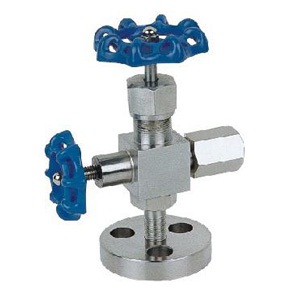

J49W压力计针型阀
产品型号：
发布时间：2019-7-10 14:40:25
J49W压力计针型阀比其他类型的阀门能够耐受更大的压力，密封性能好，该阀一端用焊纹连接另一端则用法兰连接，所以一般用于较小流量且较高压力的气体或者液体介质的密封。
下一个产品：J91W不锈钢卡套式针型阀
上一个产品：GMJ11H高密封取样阀
J49H/W压力表针型阀概述
J49W压力计针型阀比其他类型的阀门能够耐受更大的压力，密封性能好，该阀一端用焊纹连接另一端则用法兰连接，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是zui合适的了。一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
J49H/W压力表针型阀主要零部件材料
|
零件名称
|
阀体
|
阀杆
|
阀底座
|
填料
|
填料阀盖
|
手轮
|
|
J49H/W-320P
|
碳钢
|
铬不锈钢
|
聚四氟乙稀、 柔性石墨
|
碳钢
|
优质碳钢
|
|
|
J49H/W-320P
|
铬镍不锈钢
|
铬不锈钢
|
铬镍不锈钢
|
不锈钢
|
||
J49H/W压力表针型阀主要性能规范
|
型号
|
公称压力(MPa)
|
试验压力(MPa)
|
工作压力
(MPa) |
工作温度
(℃) |
适用介质
|
||
|
壳体 (MPa)
|
密封 (液)
|
密封
(气) |
|||||
|
J49H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540℃
|
液化石油气水、酸、蒸汽、油品等
|
|
J49H/W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
J49H/W压力表针型阀主要外型及连接尺寸
|
型号
|
公称直径(mm)
|
尺 寸
|
重量(Kg)
|
|||||||||
|
L1
|
D1
|
D2
|
H
|
H1
|
L2
|
h
|
h?
|
M1
|
L3
|
|||
|
J49H/W-320
|
3
|
60
|
65
|
50
|
88
|
100
|
60
|
15
|
Ф70
|
M20×1.5
|
16
|
1.3
|
|
J49H/W-320P
|
6
|
60
|
65
|
50
|
88
|
100
|
60
|
15
|
Ф70
|
M20×1.5
|
16
|
1.3
|
