不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀

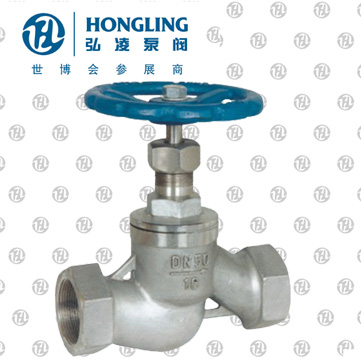

不锈钢内螺纹截止阀

产品型号:J11W

发布时间:2008-5-19

内螺纹截止阀适用于气体,液体,酸碱等腐蚀性介质。
下一个产品:氧气专用截止阀
上一个产品:没有了
分享到:

J11H/W内螺纹截止阀设计与制造标准:

●设计与制造:GB12233

●结构长度:GB12221

●螺纹连接尺寸:GB/T15918.1-93

●检验与实验:GB/T13927

内螺纹截止阀主要性能规范:

型号 公称压力 试验压力PS(Mpa) 工作压力PN(Mpa) 工作温度
(℃)
适用介质
壳体 密封
J11W-16
J11W-16K
1.6 2.5 1.76 1.6 ≤100 油类
Oil
J11W-16P 硝酸类腐蚀性介质
J11W-16R ≤350 醋酸类腐蚀性介质
J11W-16Ni 碱液、盐水、海水等

J11H/W内螺纹截止阀主要外形尺寸和连接尺寸(mm):

公称通径
DN(mm)
管螺纹 尺          寸 (mm)
L D1 S H H1 D0
15 1/2 90 14 32 109 117 65
20 3/4 100 16 36 109 117 65
25 1 120 18 46 132 142 80
32 1/4 140 20 55 156 168 100
40 1/2 170 22 65 167 168 100
50 2 200 24 80 182 200 120
65 2/2 260 26 95 200 223 120
