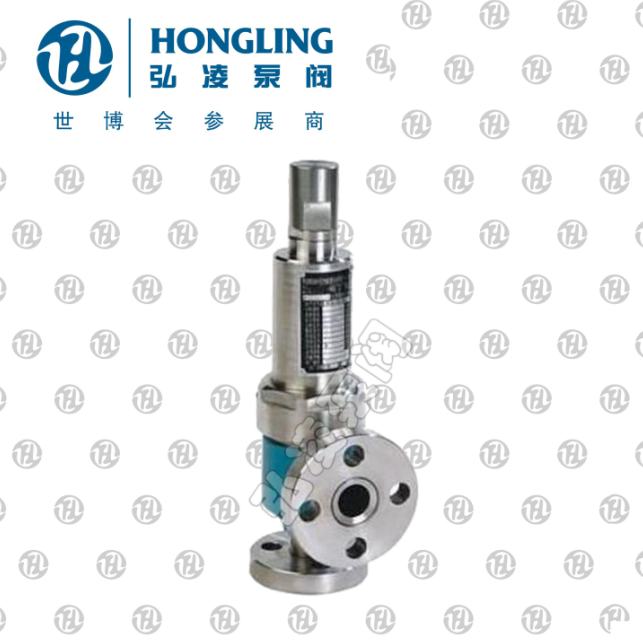

不锈钢高压安全阀

产品型号:A41Y

发布时间:2009-9-10

A41Y-160、A41Y-320型弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。
上一个产品:液压式安全阀
分享到:

弹簧微启封闭式高压安全阀产品详细资料:

A41Y-160、320型弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型弹簧微启封闭式高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。 弹簧微启封闭式高压安全阀连接法兰按JB/T2769-92的标准。

弹簧微启封闭式高压安全阀主要零部件材料:

NO 零件名称 A41Y-160材料 A41Y-160P材料 A41Y-160R材料
1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 调整螺杆 45 2Cr13 2Cr13
10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
  阀座、阀瓣密封面 堆焊Co基硬质合金

弹簧微启封闭式高压安全阀外形尺寸和连接尺寸:

型号 公称
通径
do d M D K Z-ød b d1 M1 D1 K1 Z1-ød1 b1 L L1 ≈H
A41Y-160
(单法兰)
15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350
50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380



安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。

安全阀按结构形式来分,要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式);按阀体构造来分,可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到指定地点,一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀,多采用不封闭式安全阀。对于安全阀产品的选用,应按实际密封压力来确定。

对于弹簧式安全阀,在一种公称压力(PN)范围内,具有几种工作压力级的弹簧,订货时除注明安全阀型号、名称、介质和温度外,尚应注明阀体密封压力,否则按*大密封压力供货。

安全阀的安装

各种安全阀都应垂直安装。

安全阀出口处应无阻力,避免产生受压现象。

安全阀在安装前应专门测试,并检查其官密封性。

对使用中的安全阀应作定期检查。

安全阀安装应符合下列要求:

(l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

(2)安全阀应垂直安装在锅商、集箱的*高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。

(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。

(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。本类阀门在管道中一般应当水平安装。

国内安全阀主要厂家比较及连接尺寸的选择

国内生产安全阀的厂家比较多,连接尺寸也大多不统一。主要分以下几个大类:

(1)以JB/T2203-1999《弹簧式安全阀结构长度》为主的通用类。目前国内大多数安全阀生产厂家均按本标准设计生产。但本标准也不尽完美,规格不全,微启式安全阀*大公称通径为 D NI 00,全启式安全阀*大公称通径DN200,中间缺少DN65、DN125两个规格。根据生产的安全阀规格及掌握的资料来看,目前微启式安全阀公称通径*大达到DN250,全启式安全阀公称通径达到DN400。

经考证,各厂家连接尺寸也不尽统一,如 DN150全启式安全阀,规格就各不相同。为了有一个统一的标准,用户在选用及安装时同一规格能够互换,建议合肥通用机械研究所对JB/T2203-1999《弹簧式安全阀结构长度》进行修订。建议设计院及用户按标准选用,安全阀生产厂家按标准设计制造。

(2)以API526 《钢制法兰连接安全泄放阀》(Flanged Steel Safety Relief Valve)为主的美标体系。国内进口化工设备等所配的安全阀连接尺寸一般按照本标准,如图5所示。本标准公称通通径为DN25~ DN200( l"~ 8"),公称压力为 2~ 42MPa,喉径从D-T(9.5~146mm)。本标准比较科学规范,对压力、材料、温度、喉径等统筹考虑。依照喉径确定规格,同一喉径可以有好几个规格,相反同一规格可能有好几个喉径可以选择。如 DN100~DN150(4"~6")喉径有L、M、N、P四种可以选择。随着国际贸易及进口设备国产化的不断推进,该标准将在国内得到很大推广。目前该标准还没有转化为国标。

(3)以在国际上影响比较大的安德森·格林伍德公司(Anderson Greenwood&Co.)为依据的活塞式导阀操作安全泄压阀(Pilot Operated Pressure Relief Valves)系列。国内一般称之为先导式安全阀,如图6所示,先导式安全阀由主阀和导阀组成,导阀操作主阀的开启和关闭。这种阀门排量大;不受背压的影响;可以在非常接近开启压力下进行不泄漏操作;启闭压差小等优点。一般适用于天然气管道等。目前国内还没有先导式安全阀标准及连接尺寸标准。并且这种类型的阀门刚刚开发,还没有广泛推广。据经验及所掌握的资料来看,国内大多数厂家按照该公司的数据设计制造。建议合肥通用机械研究所尽早起草并发布先导式安全阀标准。

(4)以中国航天工业总公司第十一研究所设计研制

的安全阀自成一个体系。航天十一所研制的HT系列安全阀品种多,有HTO普通安全阀(如图1所示)、HTB平衡波纹管式安全阀、HTR泄流阀、HTN特殊安全阀、HTGS高性能蒸汽安全阀。HTXY液体泄压阀、HTXD先导式安全阀等,且性能良好。但是除HTXD系列先导式安全阀与安德森·格林伍德公司连接尺寸相同外,其余与美标、国标均不相同。这一点请选用时务必注意。

(5)以兰州炼油厂设计研制开发的A型、TA型封闭全开启弹簧式安全阀自成一个体系。该系列口径DN25~DN150 (1"~6'),公称压力l.6~4.0MPa,喉径D~R(9.5-115mm)。该体系连接尺寸与美标及国标均不相同,为兰炼专用。

(6)为锅炉、电站设备、减温减压装置配套的冲量式安全阀系列(如图8所示)。如哈尔滨锅炉厂、东方锅炉厂、武汉锅炉厂、青岛电站辅机厂等配套的专用安全阀。此类系列阀门结构及连接尺寸各厂家一般不相同,可能有部分相同。选用时一定要注意阀门喉径及连接尺寸的区别。

安全阀分类

1.全封闭安全阀

全封闭式安全阀排气时,气体全部通过排气管排放,介质不能间外泄漏,主要用于介质为有毒。易燃气体的容器。

2.半封闭式安全阀

半封闭式安全阀所排出的气体一部分通过排气管,也有一部分从阀盖与阀杆间的间隙中漏出,多用于介质为不会污染环境的气体的容器。

3.开放式安全阀

开放式安全阀的阀盖是敞开的,使弹簧腔室与大气相通,这样有利于降低弹簧的温度,主要适用于介质为蒸汽,以及对大气不产生污染的高温气体的容器。
