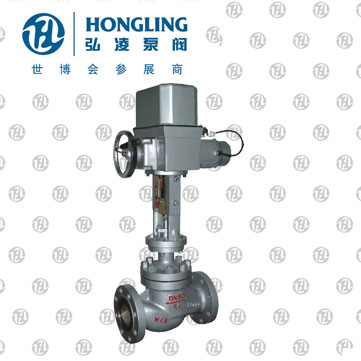

电动调节阀

产品型号：ZAZP、ZAZN

发布时间：2008-5-7

电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。

查看产品实物图

下一个产品：电子式电动双座调节阀

上一个产品：电子式电动三通调节阀

分享到：

电动调节阀概述：

ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

电动调节阀规格与技术参数：

公称通径DN(mm)			3/4"	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	单座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	双座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公称压力(MPa)			1.6 4.0 6.0
行程(mm)			10		16		25		40			60			100
电动执行器型号			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信号			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
流量特性			直线　　百分比
可调范围			30:1
电源电压			220VAC 50～60Hz
作用方式			电开式（K）电闭式（B）
阀体材质	公称压力 (MPa)	0.6			低温： ZG1Cr18Ni9Ti
		1.6			常温:HT200 ZG230-450
		4.0		低温: ZG1Cr18Ni9Ti
				常温:ZG230-450、ZG1Cr18Ni9Ti
				中温:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低温:ZG1Cr18Ni9Ti
			常温:ZG230-450、ZG1Cr18Ni9Ti
			中温:ZG230-450、ZG1Cr18Ni9Ti
法兰尺寸			管连接	铸钢法兰按JB77-59，铸铁法兰按JB79-59
法兰型式			法兰密封型式按JB77-59，其中PN6.0法兰按准糟式铸钢法兰按光滑式，铸铁法兰按凹式
阀芯材质			1Cr18Ni9Ti
上阀盖型式			普通式（常温型），热片式（中温型），长劲式（低温式）

电动调节阀主要技术性能指标：

项目		指标
基本误差％		±5.0
回差％		3.0
死区％		3.0
泄漏量	单座阀	10 -4 ×阀额定容量
	双座阀	10 -3 ×阀额定容量
	套筒阀	10 -3 ×阀额定容量

电动调节阀允许压差：

（双座调节一般可承受较大压差，单座调节阀差压可参考下表先用）

使用情况						阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径 DN（mm）	阀座直径 DN（mm）				执行机构有效推力（N）	允许压差（sMPa）
						电动直通单座调节阀
						PN1.6（MPa）		PN6.4（MPa）
3/4	3		4	5
	6		7	8
20	10	12	15	20	400,1000,2500	公称压力		3.8	2.7	1.7	1.0
								公称压力		4.34.3	2.5
25	26				400,1000,2500	0.5	公称压力	0.6		3.6
32	32					0.4	公称压力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250					16000	0.3		0.3
300						0.2		0.2

电动调节阀外形尺寸：

1、电动双座调节阀

公称通径 DN	A	B	L			H				H1
			L			ZAZP		ZAZP		H1
			PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZAZP	ZAZP
20	490	230	180	185	190	495	655	/	/	65	/
25	490	230	185	190	205	676	928	787	937	112	117
32	490	230	200	210	220	793	940	793	943	118	120
40	490	230	220	230	240	812	963	832	982	129	139
50	490	230	250	255	265	842	693	842	992	144	144
65	520	230	275	285	295	967	1127	987	1147	178	188
80	520	230	305	310	325	990	1142	1017	1177	191	208
100	520	230	350	355	370	999	1151	1041	1207	195	220
125	520	230	410	425	440	1092	1307	1142	1357	245	270
150	520	230	450	460	475	1112	1327	1162	1377	255	280
200	520	230	550	560	570	1187	1402	1244	1459	290	320

2、电动套筒调节阀

公称通径 DN	L（mm）		A（mm）	B（mm）	H（mm）		H2（mm）	H1
PN1.6	PN64	普通型	A（mm）	B（mm）	热片型	PN1.6	H2（mm）	PN64
25	184	230	2208.5	132	834.5	1304.5	75		50.3
40	222	260			871.5	1421.5	95
50	254	300			874.5	1424.5	98		75.5
80	295	380	208.5 252	132 177	1102.5	1807.5	130
100	350	430			1138.9	1843.5	156
150	480	550			1437.5	2298.5	208
200	600	650			1579.5	2537.5	350
