自力式电控温度调节阀
  • 自力式电控温度调节阀
  • 自力式电控温度调节阀
  • 自力式电控温度调节阀
  • 自力式电控温度调节阀

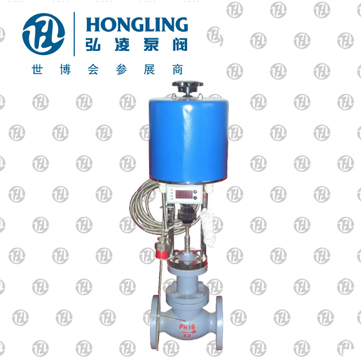

自力式电控温度调节阀

产品型号:ZZWPE

发布时间:2009-5-20

自力式电控温度调节阀适用于较大口径及导热油控制,自力式电控温度调节阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制
下一个产品:电动角形高压调节阀
上一个产品:电动调节隔膜阀
分享到:

自力式电控温度调节阀概述:

ZZWPE自力式电控温度调节阀,由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽,在各种加热、冷却系统中的温度控制。

自力式电控温度调节阀用途与特点:

自力式电控温度调节阀适用于较大口径及导热油控制,自力式电控温度调节阀*大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,自力式电控温度调节阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

自力式电控温度调节阀结构与原理:

调节阀由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。

加热型调节阀的结构与原理,见附图示:

工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化智能执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。

自力式电控温度调节阀主要参数表:

公称通径 (mm) 15 20 25 32 40 50 65 80 100 125 150 200
公称压力 PN(MPa) 1.6 4.0
流量能力 (m 3 /h) 5 7 10 16 25 40 63 100 160 250 400 630
额定行程 (mm) 6 8 10 14 20 30 30 40
温度调节范围 ( ℃ ) 0~120 : 100~250
调节精度 ( ℃ ) ±1-±5
使用介质 蒸汽、水、油、气体
允许
泄漏量
硬密封 10 -4 X 阀额定容量
软密封 " 0 "
毛细管长度 3m 、5m 、10m
温包扦入深度 270 、 430 、 630
联接螺纹 3/4″ 1″

自力式电控温度调节阀安装使用与维护:

(1)安装前应对管道进和严格除污,吹净焊渣等杂物,否则将严重损坏阀门。

(2)调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。

(3)为使自控系统或检修阀门时仍能连续运行,应设置旁通阀,阀前须装过滤器,压力表,在传感器附近装测温计,便于现场监视与温度设定。

(4)传感器须全部浸没在被控介质中,并处于水平或倾斜向上安装。
