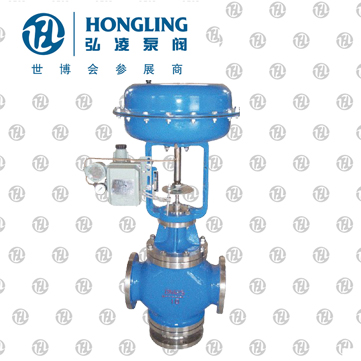

气动薄膜三通调节阀
  • 气动薄膜三通调节阀
  • 气动薄膜三通调节阀
  • 气动薄膜三通调节阀
  • 气动薄膜三通调节阀

气动薄膜三通调节阀

产品型号:ZJHQ、ZJHX

发布时间:2008-5-7

ZMAQ(BX)型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
分享到:

ZMAQ气动薄膜三通调节阀概述:

ZMAQ(BX)型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。

ZMAQ气动薄膜三通调节阀主要技术参数和性能指标:

1、ZMAQ气动薄膜三通调节阀调节机构主要技术参数

阀座直径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流           80 100 125 150 200 250 300
额定流量
系数kv
合流 8.5 13 21 34 52 85 125 210 340 535 800 1260
分流           85 125 210 340 535 800 1260
公称压力MPa 0.6 4.0 6.4
行 程mm 16 25 40 60 100
流量特性 直线
介质温度℃ -20~200、-40~+250(常温型)、-40~315(中温型)
法兰尺寸 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59
法兰型式 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式
阀体材质 HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质 1Cr18Ni9
上阀盖型式 普通式(常温型),热片式(中温型)
可调比 30:1

注:可为用户提供ANSI、JPI、JIS法兰的产品,其法兰距按用户需要确定。

2、ZMAQ气动薄膜三通调节阀执行机构主要技术参数

型 号 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面积cm 2 400 630 1000 1600
行 程mm 16.25 40 60 1000
弹簧范围KPa 20~100;40~200、20~60、60~100、80~240

3、ZMAQ气动薄膜三通调节阀性能指标

项目 不带定位器 带定位器
基本误差% ±6 ±1.5
回差% 5 1.5
死区% 4 0.6
始终点偏差% 气关 始点 ±2.5 ±1.5
终点 ±6.0
气开 始点 ±6.0
终点 ±2.5
额定行程偏差% ±2.5
允许泄漏量L/h 10 -3 ×阀额定容量

4、ZMAQ气动薄膜三通调节阀允许压差

供气压力  弹簧压力   25 32 40 50 65 80 100 125 150 200 250 300
0.14MPa 20-100 1220 750 500 300 300 200 120 120 80 50 50 25

ZMAQ气动薄膜三通调节阀可配附件

定位器 手轮机构 空气过滤减压器等。

ZMAQ气动薄膜三通调节阀主要零件材料:

零件名称 材料 温度范围
阀 体
上、下阀盖
HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
阀芯、阀座、阀杆 1Cr18Ni9 -250~550℃
密封垫 橡胶石棉板
不锈钢缠绕垫
填料 聚四氟乙烯
上下膜盖 A 3 钢板
膜片 35CrMoA
35、A 3
支架、顶盘 HT200
压缩弹簧 60Si2Mn
波防薄膜 5806胶夹480D尼龙66网眼布

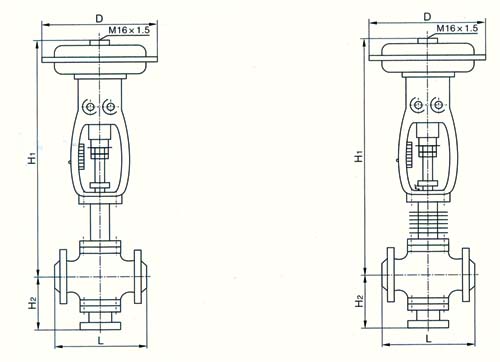

ZMAQ气动薄膜三通调节阀结构尺寸图:

ZMAQ气动薄膜三通调节阀外形尺寸:

公
称
通
 径
合流 分流
行
D L H1 H2 L H1 H2
PN MPa PN MPa PN MPa PN MPa
1.6 4.0 6.4 普通型 高温型 1.6 4.0 6.4 1.6 4.0 6.4 普通型 高温型 1.6 4.0 6.4
25 16 325 185 190 200 615 763 140 150 150 185 190 200 615 763 140 150 160
32 16 325 200 200 210 600 773 150 160 170 200 200 210 622 773 150 160 170
40 25 325 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 25 235 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200
65 40 410 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 40 410 300 310 320 879 1024 210 230 240 300 310 320 885 1050 225 250 265
100 40 410 350 360 370 873 1036 220 250 260 350 350 370 900 1060 245 275 285
125 60 495 410 430 440 1028 1244 260 300 300 410 425 440 1050 1265 285 320 325
150 60 495 450 465 475 1046 1261 280 320 320 450 460 475 1060 1275 305 340 345
200 60 495 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 100 600 635 660 670 1451 1320   474 474 635 660 670 1525 2800   540 540
300 100 600 720 740 770 1512 1560   584 584 720 740 770 1545 1820   612 612
