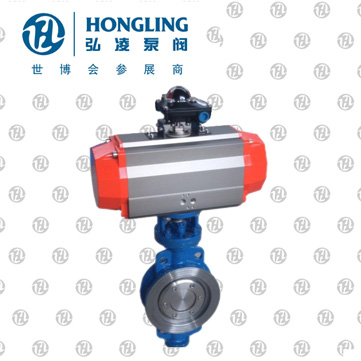

气动对夹式硬密封蝶阀

产品型号：D673H

发布时间：2008-5-20

气动对夹式硬密封蝶阀应用先进的三偏心结构设计（径向偏心、轴向偏心和角度偏心），采用先进的工艺方法和专用的工艺装备加工制造，确保了零件精度和装配精度。保证了密封付的全部锥面吻合，完全消除了密封面间的干涉与磨损。

分享到：

气动对夹式硬密封蝶阀采用气动操作，依据用户要求可选配不同厂家、各种功能的气动装置。

气动对夹式硬密封蝶阀应用先进的三偏心结构设计（径向偏心、轴向偏心和角度偏心），采用先进的工艺方法和专用的工艺装备加工制造，确保了零件精度和装配精度。保证了

密封付的全部锥面吻合，完全消除了密封面间的干涉与磨损。因此，开关阻力小、密封可靠、密封面磨损小，整机工作寿命长。

气动对夹式硬密封蝶阀广泛应用于冶金、石化、化工、炼油、给排水工程等行业中。

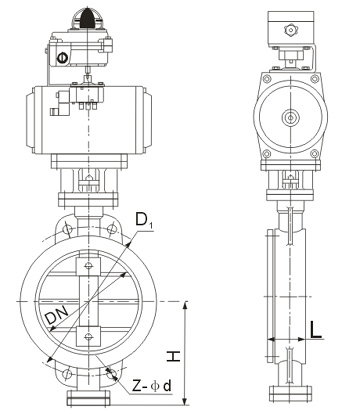

公称通径DN（mm）	尺寸（mm）				执行器型号
公称通径DN（mm）	L	D1	H	Z-φd	执行器型号
50	43	125	52	4-18	可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器（以上选配仅供参选具体选用根据实际要求）
65	46	145	95	8-18
80	49	160	108	8-18
100	56	190	125	8-23
125	64	220	138	8-25
150	70	250	198	8-25
200	71	310	236	12-25
250	76	370	276	12-30
300	83	430	308	16-30
350	92	490	340	16-34
400	102	550	374	16-43
450	114	600	384	20-34
500	127	660	448	20-41
600	154	770	490	20-41
700	165	875	542	24-48
800	190	990	607	24-48
900	203	1090	665	28-54
1000	216	1210	731	28-58
1200	254	1420	842	32-58
