法兰式硬密封保温蝶阀
  • 法兰式硬密封保温蝶阀
  • 法兰式硬密封保温蝶阀
  • 法兰式硬密封保温蝶阀
  • 法兰式硬密封保温蝶阀

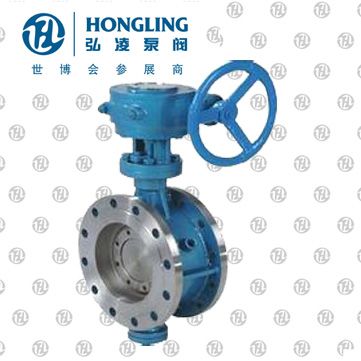

法兰式硬密封保温蝶阀

产品型号:BD343H

发布时间:2009-9-10

夹套保温蝶阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。
下一个产品:电动调节蝶阀
上一个产品:信号蝶阀
分享到:

法兰式硬密封保温蝶阀产品概述:

保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。其他特点可参考金属硬密封蝶阀的详细参数。

法兰式硬密封保温蝶阀尺寸:

公称通径DN(mm) 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值) 重量

L H BD343H BD643H BD943H PN0.6MPa PN1.6MPa
毫米mm 英寸inch 短Brief 长long H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 625 245 72 530 250 255 140 110 4-14 165 125 4-18 17
65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 645 245 72 565 250 255 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 715 355 92 640 250 255 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 800 355 92 705 300 315 265 225 8-18 285 240 8-22 47
200 8 152 230 200 760 400 425 850 250 170 775 300 315 320 280 8-18 340 295 8-22 60
250 10 165 250 243 830 400 425 925 250 170 945 300 315 375 335 12-18 3695 350 12-22 95
300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 440 395 12-22 445 400 12-22 124
350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 490 445 12-22 505 460 16-22 181
400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 540 495 16-22 565 515 16-26 260
450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 595 550 16-22 615 565 20-26 338
500 20 229 350 380 1305 5385 580 1290 650 280 1415 575 714 645 600 20-22 670 620 20-26 360
600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 755 705 20-26 780 725 20-30 540
700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 860 810 24-26 895 840 24-30 580
800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 975 9*20 24-30 1015 950 2433 845
900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1405 1340 32-33 1455 1380 32-39 2000
1400 56 530 710 850 2435 1000 925 - - - 2886 - - 1630 1560 36-36 1675 1590 36-42 3000
1600 64 600 790 1030 2780 1000 925 - - - 3456 - - 1830 1760 40-36 1915 1820 40-48 4700
1800 72 670 870 1230 3020 1100 980 - - - 3420 - - 2045 1970 44-39 2115 2020 44-48 6500
2000 80 760 950 1350 3270 1100 980 - - - 3685 - - 2265 2180 48-42 2325 2230 48-48 8700

法兰式硬密封保温蝶阀工作原理

硬密封蝶阀是以圆形蝶板(密闭件)随阀轴的转动来实现管道的开启或关闭的阀门,主要做截断阀使用,亦可设计成具有切断和节流调节的功能。目前硬密封蝶阀在低压大中口径管道上的使用越来越多。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则呈全开状态。

硬密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。硬密封蝶阀的结构原理尤其适合制作大口径阀门。硬密封蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

法兰式硬密封保温蝶阀保养方法

1、硬密封蝶阀在使用过程中,应经常保持清洁,传动螺纹必须定期润滑,发现故障时,应立即停止使用,查明原因清除故障。

2、填料压盖的螺栓应均匀地拧紧,不应压成歪状态,以免碰伤阻碍阀杆运动或造成泄漏。

3、安装时,可将阀门按连接方式直接装置在管路上。一般情况下,可安装在管路任意位置上,但需便于操作的检修,注意截止阀介质流向应是纵阀瓣下面往上流,升降式止回阀只能水平安装。

4、硬密封蝶阀使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨损。闸阀和上螺纹截止阀内有倒密封装置,手轮旋至*上位置拧紧,即可阻止介质从填料处泄漏。

5、硬密封蝶阀开、关时应用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。

6、安装前,必须仔细核对本阀标志的压力,通径是否符合使用要求,消除运输过程所造成的缺陷,并消除阀件的污垢。

7、长期存放的阀门,应作定期检查,对外露的加工表面须保持清洁,清除污垢,存放时球阀应两端堵塞并处于开启状态,气动蝶阀,通道的两端应堵塞并处于关闭状态,整齐地存放在室内通风干燥的地方,严禁堆置或露天存放。
