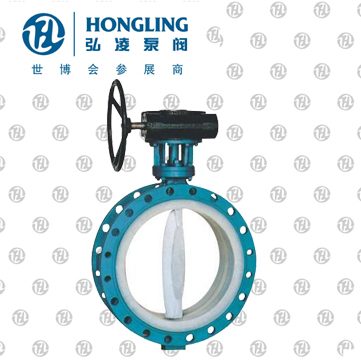

法兰式衬四氟蝶阀
  • 法兰式衬四氟蝶阀
  • 法兰式衬四氟蝶阀
  • 法兰式衬四氟蝶阀
  • 法兰式衬四氟蝶阀

法兰式衬四氟蝶阀

产品型号:D341F46

发布时间:2009-4-23

衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
下一个产品:信号蝶阀
上一个产品:蜗轮对夹式衬氟蝶阀
分享到:

法兰式衬氟蝶阀概述:

D341F46法兰式衬氟蝶阀的阀体、阀座与阀芯内衬一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。D341F46法兰式衬氟蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用,适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。

法兰式衬氟蝶阀产品特点:

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;

2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想。

3、四级加载弹性密封,绝对保证了阀门内、外的零泄露;

(1)轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;

(2)轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;

(3)轴的径向采用O型圈与金属垫的组合;

(4)阀座镶在有弹性条的阀体槽内;

4、采用可调性弹子定位,定位准确,结构简单。

法兰式衬氟蝶阀工作原理:

D341F46法兰式衬氟蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化,阀门工作时,只有阀体内衬与蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫,完全达到介质的零泄漏。

法兰式衬氟蝶阀主要零部件材料表:

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 紧固销 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE(F4)
7 填料压盖 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

45 1Cr18Ni9 0Cr18Ni9

法兰式衬氟蝶阀结构尺寸图:

衬氟蝶阀主要外形和连接尺寸:

公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 510 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 550 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
