对焊式硬密封蝶阀
  • 对焊式硬密封蝶阀
  • 对焊式硬密封蝶阀
  • 对焊式硬密封蝶阀
  • 对焊式硬密封蝶阀

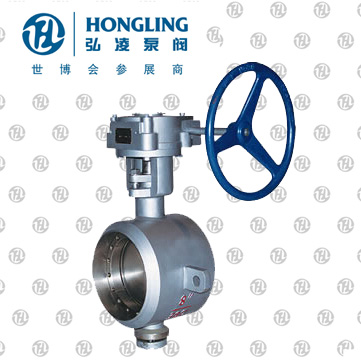

对焊式硬密封蝶阀

产品型号:D363H/W

发布时间:2008-5-20

焊接式金属密封蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。 采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
分享到:

对悍式硬密封蝶阀产品概述:

对悍式硬密封蝶阀是我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,对悍式硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。对悍式硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,对悍式硬密封蝶阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

对悍式硬密封蝶阀特点:

1、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

2、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。

3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

对悍式硬密封蝶阀主要技术参数:

公称通经DN(mm)  DN(100~1200)mm、in4~48
公称压力PN(MPa) 强度试验(1.5×PN)密封试验(1.1×PN)
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、蒸汽、热水、油品
驱动方式 蜗轮传动、电动、气动、液动
压力等级 ANSI 150Lb磅级/PN25
焊接标准 GB12224、ANSI B16、25、DIN2559

对悍式硬密封蝶阀主要零部件材料:

零件名称 材料
阀体 碳钢、不锈钢、铬铝钢
蝶板 碳钢、合金钢、不锈钢
阀座 3不锈钢、钴基硬质合金
轴套 不锈钢
阀杆 不锈钢、特殊材料
填料 柔性石墨

对悍式硬密封蝶阀D363H/663H/963H/-10/16/25/40/C、P、R连接尺寸:

公称通经 主要尺寸 公称通经 主要尺寸
in DN(mm) L H1 H in DN(mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690

焊接式蝶阀维护使用及安装说明

1、本阀门安装前,应将管道及阀门清洗干净,密封面处不得有划伤痕和污物,以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致,卡箍与该阀连接处应安装专用密封圈,使该阀与管道连接密封可靠。

3、该阀安装完成通入压力介质时,转动手柄90°检查内外密封,如无渗漏现象,即可投入正常使用。

4、使用过程中如发现蝶阀关闭时,内部仍有渗漏现象,须更换密封圈,重新正确安装后再投入使用。

5、该蝶阀一般用于接通及断开介质,也可以用于调节流量,但不要将该阀安装于要求严格调节介质流量大小的系统中。
