气动法兰式金属硬密封蝶阀
  • 气动法兰式金属硬密封蝶阀
  • 气动法兰式金属硬密封蝶阀
  • 气动法兰式金属硬密封蝶阀
  • 气动法兰式金属硬密封蝶阀

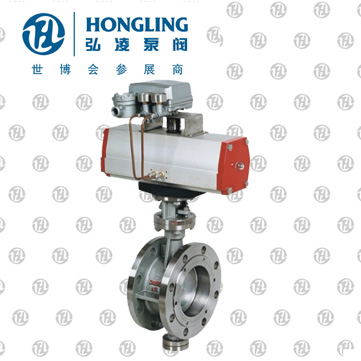

气动法兰式金属硬密封蝶阀

产品型号:D643H-(6、10)C、P、R、V

发布时间:2008-5-20

气动法兰式多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
上一个产品:电动法兰硬密封蝶阀
分享到:

气动硬密封蝶阀产品概述:

气动硬密封蝶阀是我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

气动硬密封蝶阀特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

气动硬密封蝶阀主要技术参数:

公称通经DN(mm) 50~2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

气动硬密封蝶阀主要零部件材料:

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

气动硬密封蝶阀采用标准:

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

气动硬密封蝶阀主要外形连接尺寸:

公称通经(DN)

主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L 短/长 H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108/150 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112/170 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114/180 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127/190 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140/200 460 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140/210 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152/230 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165/250 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178/270 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190/290 950 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216/310 1190 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222/330 1255 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229/350 1305 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267/390 1340 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292/430 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318/470 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330/510 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410/550 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470/630 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
