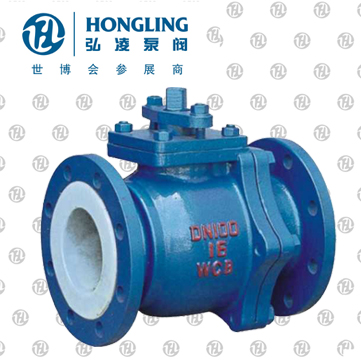

Q41F46衬氟球阀的介绍：
衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性;采用全塑料衬里工艺，耐介质的强腐蚀。
Q41F46衬氟球阀产品用途:
衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果*明显。
Q41F46衬氟球阀产品特点:
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间*小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
Q41F46衬氟球阀执行标准:
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
Q41F46衬氟球阀性能参数：
| 型号 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
| 工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
| 适用温度（℃） | -10～150 | -20～150 | |||
| 适用介质 | 腐蚀性介质 | ||||
| 材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | ||
| 球体 | 铸钢外包聚四氟乙烯 | ||||
| 密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
| 填料 | 聚四氟乙烯 | ||||

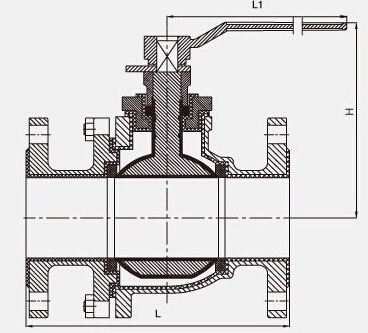

Q41F46衬氟球阀的主要外形尺寸：
|
公称通径DN(mm) |
尺寸(mm) |
||||
|
L |
L1 |
H |
|||
|
mm |
in |
PN10/16 |
CLASS150 |
||
|
25 |
1" |
150 |
127 |
160 |
115 |
|
32 |
11/4" |
165 |
140 |
160 |
125 |
|
40 |
11/2" |
180 |
165 |
160 |
135 |
|
50 |
2" |
200 |
178 |
210 |
140 |
|
65 |
21/2" |
220 |
190 |
210 |
150 |
|
80 |
3" |
250 |
203 |
250 |
180 |
|
100 |
4" |
280 |
229 |
250 |
190 |
|
125 |
5" |
320 |
254 |
335 |
225 |
|
150 |
6" |
360 |
394 |
345 |
255 |
|
200 |
8" |
400 |
457 |
---- |
400 |
|
250 |
10" |
450 |
533 |
---- |
---- |
|
300 |
12" |
500 |
610 |
---- |
---- |
