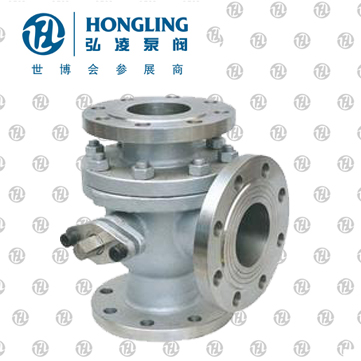

三通四密封球阀产品用途：
Q45F 型 PN16~PN40 T形三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
三通四密封球阀产品特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
三通四密封球阀主要零件材料：
|
序号 No. |
材料标准 | 材料牌号 |
序号 No. |
材料标准 | 材料牌号 | ||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||
| 零件名称 | GB | ASTM | GB | ASTM | 零件名称 | GB | ASTM | GB | ASTM | ||
| 01 | 排污塞 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
14 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | |||
| 02 | 阀体 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti |
CF8/CF8M/ CF3/CF3M |
15 | 阀盖 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti |
CF8/CF8M/ CF3/CF3M |
| 03 | 阀座O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 16 | 止推轴承 | PTFE | PTFE | PTFE | PTFE |
| 04 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 17 | 压环 |
25镀铬 25HRC |
A105镀铬 A105HRC |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316 |
| 05 | 阀座 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | 18 | 填料O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
| 06 | 阀座支承圈 |
25镀铬 25HRC |
A105镀铬 A105HRC |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316 |
19 | 阀杆O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
| 07 | 球体 | 1Cr18Ni9Ti | 304 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316 |
20 | 阀杆填料 | 石墨 | |||
| 08 | 球体键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | 21 | 填料压盖 |
25镀铬 25HRC |
A105镀铬 A105HRC |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316 |
| 09 | 上阀杆 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
22 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 10 | 侧盖 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti |
CF8/CF8M/ CF3/CF3M |
23 | 支架 | WCB | WCB | WCB | WCB |
| 11 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | 17-7PH | 24 | 键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||
| 12 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 25 | 盲板 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti |
CF8/CF8M/ CF3/CF3M |
| 13 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||||||
Q45F三通四密封球阀标准:
1、设计、制造按API600 API6D
2、结构长度按ZMV-2002
3、法兰尺寸按ANSIB16.5
4、试验和检验按API598 API6D
Q45F三通四密封球阀规范:
1、设计、制造按GB12237-89
2、结构长度按ZMV-2002
3、连接法兰JB79-94
4、阀门检查和试验按GB13927-89
Q45F三通四密封球阀主要外形尺寸:
| 150Lb-300Lb | |||||||||||||||
| 尺寸 | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 15 | 20 | 250 | 40 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | mm | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 540 | - | - |
| H | mm | 90 | 95 | 105 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 | - | - |
| W | mm | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | - | - |
| 1/2(L) | mm | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 270 | - | - |
| 1.6MPa-4.0MPa | |||||||||||||||
| 尺寸 | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 15 | 20 | 250 | 40 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| mm | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 540 | - | - | |
| L | mm | 90 | 95 | 105 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 | - | - |
| H | mm | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | - | - |
| W | mm | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 270 | - | - |
