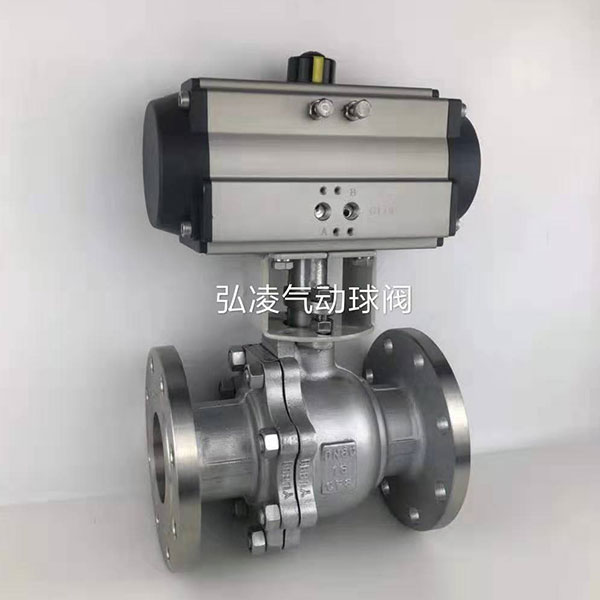

气动浮动不锈钢球阀
  • 气动浮动不锈钢球阀
  • 气动浮动不锈钢球阀
  • 气动浮动不锈钢球阀
  • 气动浮动不锈钢球阀

气动浮动不锈钢球阀

产品型号:Q641F/PPL

发布时间:2008-5-7

气动球阀采用弹性密封圈结构设计,介质压力较小时,密封圈与球体的接触面积较小,故有较大的密封双压,确保可靠密封。介质压力较大时,密封圈与球体接触面积增大,故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件,可实现遥控及调节功能。
下一个产品:气动三通球阀
分享到:
相关产品:
保温球阀 气动三通球阀 蜗轮固定球阀 电动对夹式球阀 全锻钢高压硬密封球阀 精小型气动O型切断球阀 电子式电动O型球阀 气动O型切断球阀 电动O型调节球阀 气动保温球阀 衬氟球阀 外螺纹球阀 不锈钢法兰球阀 高压焊接球阀 广式内螺纹球阀 三通四密封球阀 三片式承插焊球阀 法兰三通球阀 广式法兰球阀 法兰放料球阀 锻钢硬密封球阀 三片式对焊球阀 三片式法兰球阀 三片式球阀 二片式球阀 一片式球阀 对夹式薄型球阀 电动三通球阀 保温缩径球阀 超薄型对夹保温球阀 对夹式保温球阀 气动固定球阀 蜗轮浮动法兰球阀 螺纹不锈钢三通球阀 不锈钢整体高温球阀 气动浮动不锈钢球阀 电动硬密封V型调节球阀 电动固定球阀 锻钢固定球阀

气动球阀概述:

气动球阀采用弹性密封圈结构设计,介质压力较小时,密封圈与球体的接触面积较小,故有较大的密封双压,确保可靠密封。介质压力较大时,密封圈与球体接触面积增大,故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件,可实现遥控及调节功能。

气动球阀特点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

气动球阀产品型号/技术参数:

阀类 传动方式 连结形式 结构形式 密封面 公称压力(MPa) 阀体材料
球阀 6-气动
6s-气动带手动
法兰式 浮动球直通 F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm) 15-250
材料\\\\\\\\材料代号 C P R



阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 WCB 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚笨
填料 聚四氟乙烯 柔性石墨



适用介质
水、蒸汽、油品
硝酸类 醋酸类
适用温度 -28℃~300℃
控制型式 双作用/单作用
作用型式 切断/调节
输入信号 电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压 AC220V/DC24V
工作介质 净化压缩压气
执行器 型号 GT系列、HY系列、AW系列、ZSH系列
气源压力 0.4~0.7MPa

气动球阀结构尺寸图:

气动球阀安装尺寸表:

公称通径DN(mm) 尺 寸(mm) 执行器型号
1.6MPa 2.5MPa H 4.0MPa
L D D1 B Z-D L D D1 B Z-D L D D1 B Z-D H
15 130 95 65 14 4-14 130 95 65 16 4-14 200 130 95 65 16 4-14 200 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)
20 130 105 75 14 4-14 130 105 75 16 4-14 204 150 105 75 16 4-14 204
25 140 115 85 14 4-14 140 115 85 16 4-14 215 160 115 85 16 4-14 210
32 165 135 100 16 4-18 165 135 100 18 4-18 240 180 135 100 18 4-18 240
40 165 145 110 16 4-18 165 145 110 18 4-18 264 200 145 110 18 4-18 264
50 203 160 125 16 4-18 203 160 125 20 4-18 274 230 160 125 20 4-18 360
65 222 180 145 18 4-18 222 180 145 22 8-18 379 290 180 145 22 8-18 390
80 241 195 160 20 8-18 241 195 160 22 8-18 389 310 195 160 22 8-18 450
100 305 215 180 20 8-18 305 230 190 24 8-23 416 350 230 190 24 8-23 480
125 356 245 210 22 8-18 356 270 220 28 8-25 542 400 270 220 28 8-25 650
150 394 280 240 24 8-23 394 300 250 30 8-25 572 480 300 250 30 8-25 670
200 457 335 295 26 12-23 457 360 310 34 12-25 600 600 375 320 38 12-30 720
