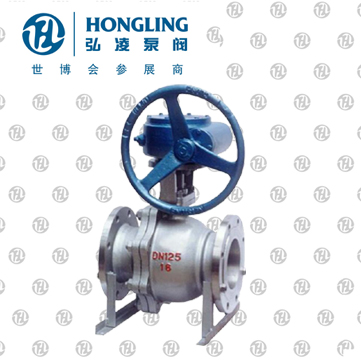

蜗轮浮动法兰球阀

产品型号:Q341F

发布时间:2008-5-7

蜗轮传动球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。
上一个产品:电动固定球阀
分享到:

Q341F蜗轮浮动法兰球阀产品概述:

蜗轮传动球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动蜗轮传动球阀,结构如图所示,在阀体内装有两个氟塑制成的固定密封阀座,在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球,球体上有圆形通孔,开后时,通道打开;当阀杆转动时,球孔垂直于阀门的通道,靠介质的压力将球体紧压在后面的阀座上,保证阀门的密封。

蜗轮传动球阀工作原理:

蜗轮传动球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接止齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开,启闭迅速。

蜗轮传动球阀产品特点:

1、蜗轮传动球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

2、完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

3、蜗轮法兰球阀它具有节流和控制流量之用。

4、蜗轮法兰球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质。

蜗轮浮动法兰球阀主要零件材料:

序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片

柔性石墨+不锈钢

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

蜗轮浮动法兰球阀技术规范:

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

蜗轮浮动法兰球阀主要外形尺寸:

公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160
