电动固定球阀
  • 电动固定球阀
  • 电动固定球阀
  • 电动固定球阀
  • 电动固定球阀

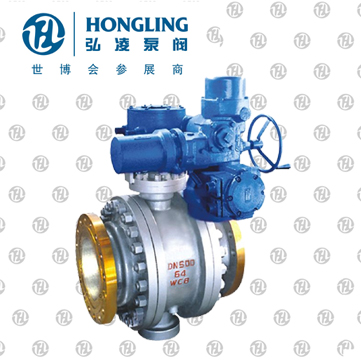

电动固定球阀

产品型号:Q947F

发布时间:2008-5-7

电动固定式球阀Q947F三分体式连接球阀,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。
下一个产品:蜗轮浮动法兰球阀
上一个产品:锻钢固定球阀
分享到:

电动固定球阀产品概述:

电动固定式球阀Q947F三分体式连接球阀,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q947型电动固定球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

电动固定球阀执行标准:

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598。

电动固定球阀产品结构及用途:

两分式和三段式固定球阀又称测装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀盖推向球体,保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封, 即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

电动固定球阀适用于:

化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q47型电动固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。

本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。 全通径:阀门流量孔径与管线内径一致,以便管线清扫。

电动固定球阀主要性能规范:

试验压力(Mpa) 公称压力(Mpa) 压力级(Class) JIS(MPa)
1.6 2.5 4.0 6.4 10.0 150 300 400 600 900 10K 20K

强度试验

2.4 3.8 6.0 9.6 15.0 3.1 7.8 10.2 15.3 23.1 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 7.5 11.2 16.8 1.5 2.8
气密试验 0.5-0.7
工作温度 PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质 C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

电动固定球阀主要零件材质:

零件名称 材料
材料代号
阀体、阀盖 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球体 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀座密封面 PTFE、碳素纤维+PTFE、对位聚苯
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料 V型PTFE、柔性石墨

Q947F电动固定式球阀主要零件材质:

阀 体 球体、阀杆 阀 座
WCB 2Cr13 加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
CF8 0Cr19Ni9-(304)
CF3 00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti 1Cr18Ni12-Mo2Ti
CF8M 0Cr17Ni12-Mo2(316)
CF3M 00Cr17Ni14-Mo2(316l)

Q947F电动固定式球阀主要外型尺寸(PN1.0MPa):

PN1.0(MPa)
通径(DN) L d1 D D1 D2 b Z-d H 重量
125 356 125 245 210 185 22 8-18 520 100
150 394 150 280 240 210 22 8-23 538 165
200 457 200 335 295 265 24 8-23 580 229
250 533 250 390 350 320 26 12-23 637 265
300 610 300 440 400 368 26 12-23 684 393
350 686 350 500 460 428 26 16-23 796 514
400 762 400 565 515 482 26 16-25 842 765
450 864 450 615 565 532 28 20-25 874 930
500 914 500 670 620 585 28 20-25 904 1210

Q947F电动固定式球阀主要外型尺寸(PN1.6MPa):

PN1.6(MPa)
通径(DN)
L
d1
D
D1
D2
b
Z-d
H
重量
125
356
125
245
210
185
22
8-18
520
105
150
394
150
280
240
210
24
8-23
538
170
200
457
200
335
295
265
26
12-23
580
234
250
533
250
405
355
320
30
12-25
637
275
300
610
300
460
410
375
30
12-25
684
403
350
686
350
520
470
435
34
16-25
796
534
400
762
400
580
525
485
36
16-30
842
785
450
864
450
640
585
545
40
20-30
874
960
500
914
500
705
650
608
44
20-34
904
1250

Q947F电动固定式球阀主要外型尺寸(2.5MPa):

PN2.5(MPa)
通径(DN)
L
d1
D
D1
D2
b
Z-d
H
重量
100
305
100
230
190
160
24
8-23
470
85
125
381
125
270
220
188
28
8-25
520
117
150
403
150
300
250
218
30
8-25
538
180
200
502
200
360
310
278
34
12-25
580
246
250
568
250
425
370
332
36
12-30
637
300
300
648
300
485
430
390
40
16-30
684
444
350
762
350
550
490
448
44
16-34
796
586
400
838
400
610
550
505
48
16-34
842
860
450
914
450
660
600
555
50
20-34
874
1073
500
991
500
730
660
610
52
20-41
904
1315

Q947F电动固定式球阀主要外型尺寸(6.4MPa):

PN6.4(MPa)
通径(DN) L d1 D D1 D2 D6 b Z-d H 重量
50 292 50 175 135 105 88 26 4-23 380 50
65 330 65 200 160 130 110 28 8-23 424 65
80 356 80 210 170 140 121 30 8-23 434 80
100 432 100 250 200 168 150 32 8-25 456 111
125 508 125 295 240 202 176 36 8-30 525 170
150 559 150 340 280 240 204 38 8-34 554 220
200 660 200 405 345 300 260 44 12-34 594 290
250 787 250 470 400 352 313 48 12-41 704 500
300 838 300 530 460 412 364 54 16-41 731 710
350 889 350 595 525 475 422 60 16-41 786 1030
400 991 400 670 585 525 474 66 16-48 867 1350

Q947F电动固定式球阀主要外型尺寸(PN16.0MPa):

PN16.0(MPa)
通径(DN) L d1 D D1 D2 D6 b Z-d H 重量
50 368 50 215 165 132 88 36 8-25 - 82
65 419 65 245 190 152 110 44 8-30 - 125
80 381 80 260 205 168 121 46 8-30 - 160
100 457 100 300 240 200 150 48 8-34 - 210
125 - 125 355 285 238 176 60 8-41 - 270
150 610 150 390 318 270 204 66 12-41 - 350
200 737 200 480 400 345 260 78 12-48 - 580
250 838 250 580 485 425 313 88 12-54 - 870
300 965 300 665 570 510 364 100 16-54 - 1350
