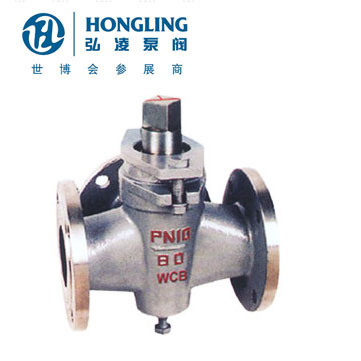

X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀

X44W三通铸钢旋塞阀

产品型号:X44W

发布时间:2016-11-29 16:55:48

X44W三通铸钢旋塞阀
分享到:

X44W三通铸钢旋塞阀产品介绍:

X44W三通铸钢旋塞阀用于硝酸类、醋酸类含颗粒介质。广泛地应用于油田开采、输送和精练设备中,同时也广泛用于沥青、硝酸、醋酸、石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。

X44W三通铸钢旋塞阀工作原理:

X44W不锈钢三通旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。

X44W三通铸钢旋塞阀产品特点:

1、不受安装方向的限制,介质的流向可任意。

2、适用于经常操作,启闭迅速、轻便、流体阻力小。

3、结构简单,相对体积小,重量轻,便于维修、密封性能好。

4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。

X44W三通铸钢旋塞阀主要性能参数

型号 公称压力
PN(MPa)
试验压力PN(MPa) 适用介质 工作温度(℃)
壳体 密封
X44W-1.0P 1.0 1.5 1.1 硝酸类 ≤250
X44W-1.0R 1.0 1.5 1.1 醋酸类 ≤250

X44W三通铸钢旋塞阀主要零件材料

零件名称 阀体 塞子 填料压盖 填料
X44W-1.0P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢 柔性石墨
油浸石棉盘根
X44W-1.0R 铬镍钛不锈钢 铬镍钼钛不锈钢 铬镍钼钛不锈钢

X44W三通铸钢旋塞阀主要外形尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L D D1 D2 z-φd □s h H
1.0 25 145 115 85 56 4╳φ14 17 38 133
32 170 135 100 78 4╳φ18 18 45 152
40 180 145 110 85 4╳φ18 24 55 212
50 200 160 125 100 4╳φ18 28 74 260
65 220 180 145 120 4╳φ18 32 82 295
80 250 195 160 135 4╳φ18 40 95 327
100 300 215 180 155 8╳φ18 45 135 425
125 350 245 210 185 8╳φ18 54 154 482
150 400 280 240 210 8╳φ23 62 172 512
200 450 335 295 265 8╳φ23 75 195 605
250 530 390 350 320 8╳φ23 85 230 660
300 580 440 400 368 8╳φ23 100 263 760
