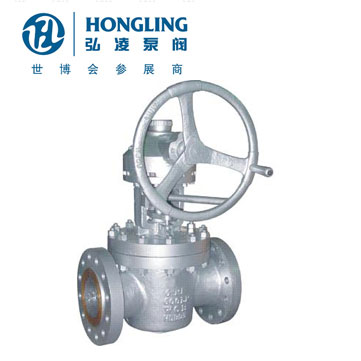

美标提升式旋塞阀

产品型号:X43H

发布时间:2016-11-30 9:25:17

美标提升式旋塞阀
下一个产品:X44W三通铸铁旋塞阀
上一个产品:X43H二通铸钢旋塞阀
分享到:

美标提升式旋塞阀产品用途

美标提升式旋塞阀适用于公称压力CLASS150-1500LBS,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

美标提升式旋塞阀产品特点

1、产品结构合理、密封可靠、性能优良、造型美观。
2、阀门的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。
3、双向流动,安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

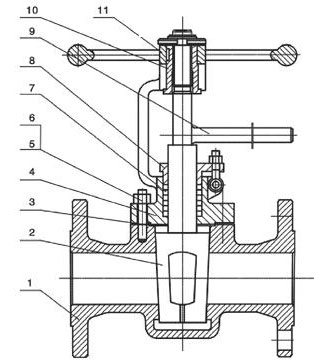

美标提升式旋塞阀启闭工作原理

阀门的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。

美标提升式旋塞阀技术参数

结构形式 BB-BG
驱动方式 手轮、伞齿轮、手柄
设计标准 API599、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API6D

美标提升式旋塞阀性能参数

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5
