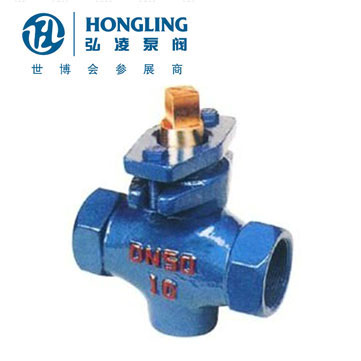

X13T二通内螺纹铜芯旋塞阀
  • X13T二通内螺纹铜芯旋塞阀
  • X13T二通内螺纹铜芯旋塞阀
  • X13T二通内螺纹铜芯旋塞阀
  • X13T二通内螺纹铜芯旋塞阀

X13T二通内螺纹铜芯旋塞阀

产品型号:X13T

发布时间:2016-11-30 21:23:36

X13T二通内螺纹铜芯旋塞阀
分享到:

X13T二通内螺纹铜芯旋塞阀主要性能参数

型号 公称压力
PN(MPa)
试验压力PN(MPa) 适用介质 工作温度(℃)
壳体 密封
X13T-1.0 1.0 1.5 1.1 水、蒸汽、油品 ≤100

X13T二通内螺纹铜芯旋塞阀主要零件材料

零件名称 阀体 塞子 填料压盖 填料
X13T-1.0 铸铁 铸铜 铸铁 油浸石棉盘根
柔性石墨

X13T二通内螺纹铜芯旋塞阀主要外形尺寸

公称通径
DN(mm)
管螺纹
G
尺寸(mm)
L □S □S1 h H
15 1/2 85 30 12 26 99
20 3/4 90 36 16 34 124
25 1 110 46 18 38 133
32 11/4 130 55 18 45 152
40 11/2 150 60 26 55 212
50 2 170 75 28 74 260
65 21/2 220 90 32 82 295
80 3 250 105 36 125 327
100 4 300 140 46 135 425
