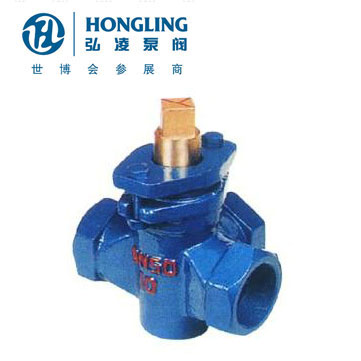

X14T三通铜芯内螺纹旋塞阀
  • X14T三通铜芯内螺纹旋塞阀
  • X14T三通铜芯内螺纹旋塞阀
  • X14T三通铜芯内螺纹旋塞阀
  • X14T三通铜芯内螺纹旋塞阀

X14T三通铜芯内螺纹旋塞阀

产品型号:X44T

发布时间:2016-11-30 21:16:34

X14T三通铜芯内螺纹旋塞阀
下一个产品:X44T三通铜芯旋塞阀
上一个产品:X44W三通铸钢旋塞阀
分享到:

X14T三通铜芯内螺纹旋塞阀主要性能参数

型号 公称压力
PN(MPa)
试验压力PN(MPa) 适用介质 工作温度(℃)
壳体 密封
X14T-1.0 1.0 1.5 1.1 水、蒸汽、油品 ≤100

X14T三通铜芯内螺纹旋塞阀主要零件材料

零件名称 阀体 塞子 填料压盖 填料
X14T-1.0 铸铁 铸铜 铸铁 油浸石棉盘根
柔性石墨

X14T三通铜芯内螺纹旋塞阀主要外形尺寸

公称通径
DN(mm)
管螺纹
G
尺寸(mm)
H L h □S
15 1/2 117 85 30 12
20 3/4 126 90 34 16
25 1 160 110 42 18
32 11/4 176 130 48 18
40 11/2 210 150 64 26
50 2 238 170 76 28
65 21/2 250 220 80 30
80 3 340 250 115 38
100 4 350 300 125 42
